工業視覺缺陷檢測光源

  工業視覺缺陷檢測光源

  在工業檢測系統中選擇好的光源,可以大大降低圖像識別算法處理的難度,提高視覺系統的定位和測量精度,從而提高視覺系統的穩定性和綜合性能。即光源的選擇直接影響目測的成敗。那么我們就來說說工業生產視覺檢測中常用的幾種光源。

  1.環形光源

  環形光源提供不同的照明方向和不同的顏色組合,可以突出產品的三維數據。高密度LED陣列,高亮度;多種緊湊設計,節省安裝空間;解決對角線光照陰影問題;擴散板可以用來引導光線,光線均勻擴散。

  主要用途:PCB基板視覺檢測、IC元件視覺檢測、顯微鏡照明、液晶校準、塑料容器視覺檢測、集成電路印刷檢測。

IMG_0639.JPG/

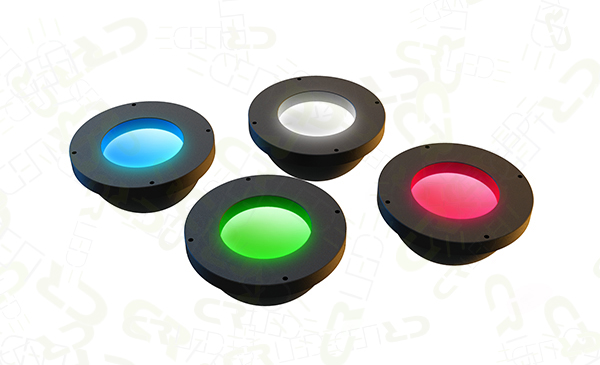

  2.圓頂無影光源

  led高密度排列在圓形電路板上,通過特殊涂層的反射,整個圖像的光照非常均勻。適合表面起伏、有光澤的被測物體,即使是彎曲的金屬表面也能均勻照射。

  主要應用有:包裝袋表面檢測、曲面和不平表面工件檢測、強反射物體表面檢測等。

guangyuan.jpg/

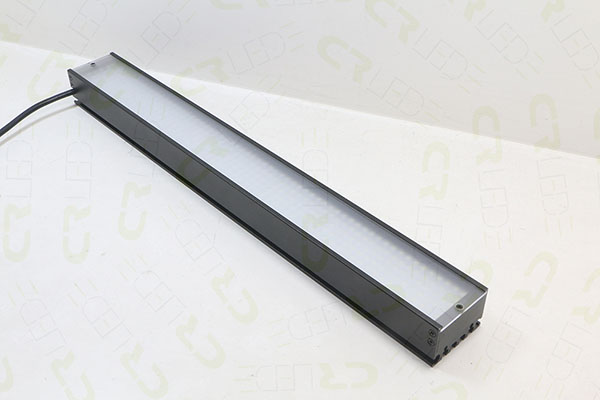

  3.條形光源

  對于方形結構較大的被測物體,用條形光源;顏色可根據需要搭配,自由組合;燈光方向和安裝可自由調節。

  主要應用:金屬表面檢測、圖像掃描、表面裂紋視覺檢測、液晶面板視覺檢測等。

IMG_0582.JPG/

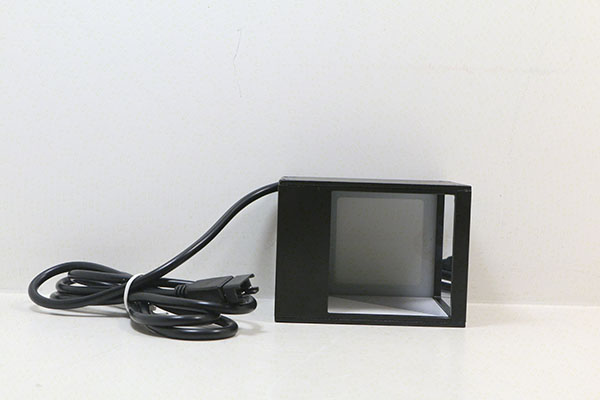

  4.同軸光源

  同軸光源可以解決產品表面不平整造成的陰影,從而減少干擾;選擇部分分光鏡設計,減少光損失,提高成像清晰度,均勻照射產品表面。

  主要用途:系列光源適用于金屬材料、玻璃、薄膜、芯片等反射率高的產品表面劃痕的目視檢查。、目視檢查芯片和硅片的損傷、標志點定位、識別封裝條形碼。

IMG_1898s.jpg/

  5.AOI特殊光源

  不同方向的三色光照射,突出焊錫的三維數據;增加擴散板,引導光線,減少反射;不同方向匹配;

  主要用途:主要用于電路板焊錫的目視檢查。

  6.四面可調光源

  根據被測對象的要求,各照射面的照射角度和亮度可獨立調節,通用性好,適用于多種場合。

  主要應用:焊錫檢測、包裝破損檢測、標簽檢測、條形碼識別、球形物體檢測、產品定位識別。

  7.線性光源

  超亮、柱面透鏡用于聚光,主要用于各種自動化生產線中的連續目視檢查。

  主要用途:陣列相機照明,AOI。

  8.面光源

  利用高密度LED陣列面提供高強度背光照明,可以突出產品的外觀輪廓特征,特別是主要用作顯微鏡的載物臺。紅白兩用背光和紅藍多用背光可以混合不同顏色,滿足不同測試對象的多色需求。

  主要應用:機械零件尺寸的測量,電子元件和集成電路的目視檢查,薄膜污漬的目視檢查,透明產品劃痕的目視檢查等。
