機器視覺的概念及構成

來源：admin 瀏覽：5665 發布日期：2023-04-04【大 中 小】

為人工智能快速發展的一個板塊，機器視覺在工業自動化道路上也起著舉足輕重的作用。

機器視覺其實就是代替了人眼作用的科學生產技術，而且在工業應用、科技應用中存在著人眼無法比擬的優勢。

機器視覺其實是一項比較綜合性的成體系的工業技術，除了常說的圖像處理之外，它還包括電源光源照明、光學成像、數字模擬視頻、機械控制等模塊。

一個成熟的機器視覺從比較嚴謹?shù)囊饬x上來說應該稱之為機器視覺系統。

它包括了圖像識別抓取、光源控制、圖像數字化、圖像成像處理、圖像反饋學習、機械執行等模塊。

通過將目標圖像轉換成圖像信號發送到圖像處理中心，根據圖像的大小、亮暗、顏色等信息合成數字信號，通過運算和結果對設備的機械運動行為進行控制，從而達到通過視覺實現設備自動化生產的目的。

而且隨著機器視覺各項技術的更新迭代和快速發展，工業生產模式變得越來越智能化，可以說，機器視覺技術的應用，是工業生產能夠智能自動化的一大原因。

機器視覺

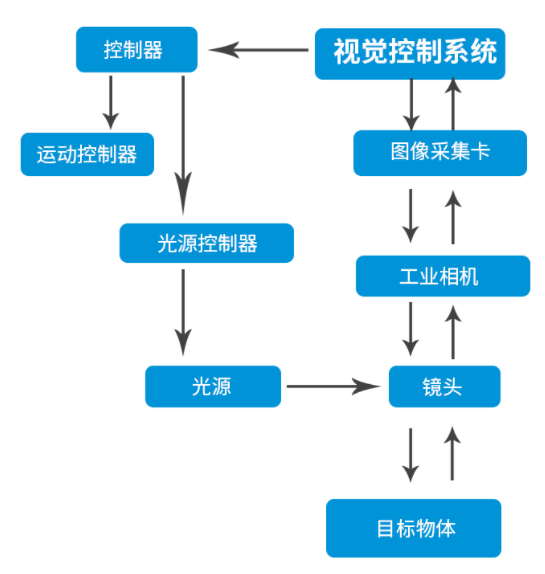

那么，從更加淺顯的角度來看，我們可以將機器視覺拆分為兩個部分，即機器、視覺，再加上一個視覺控制系統，總共三大組成部分。

其中，機器指的是非視覺的機械硬件組成；不同行業的zui外層機械控制大有不同，但都會配備一個核心的控制器。

視覺則是由光源、工業相機、工業鏡頭、圖像采集卡等組成的圖像抓取和處理模塊體系。

機器視覺

光源屬于圖形輸入輔助模板，光源的角度、亮度、顏色等參數會直接影響到圖像的成像質量和應用。

由于應用場景的復雜性，所以市面上的光源設備都不具備普遍適用性，而是根據對應用場景的概括發行了不同款式和不同型號的光源設備，所以在具體的應用實例中，需要根據具體環境情況選擇合適的光源，才能達到zui佳的視覺效果。

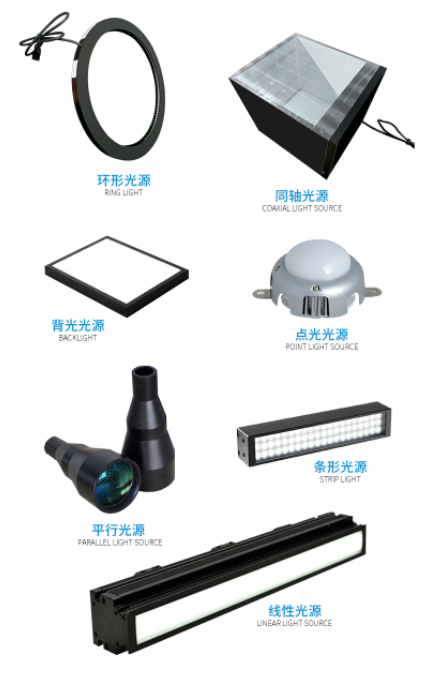

環形光源、同軸光源 、條形光源、點光源、背光光源、平行光源、線性光源等是常見以及常用的幾款光源。

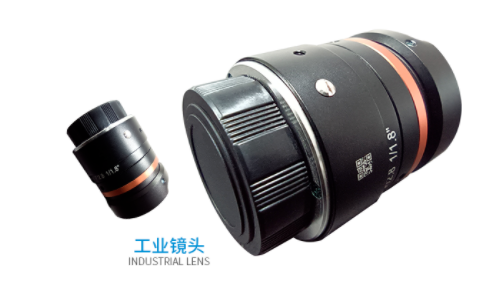

工業鏡頭

工業鏡頭則屬于直接輸入設備之一，主要負責圖像成像中的光學參數調節，同時完成圖像信號的接收和傳輸。

鏡頭包括標準鏡頭、遠心鏡頭、廣角鏡頭等，通常根據相機的具體參數進行搭配選擇。

工業相機

工業相機可以直接將光學信號轉化成電信號，是一款專門為工業生產服務而研發的相機。

它具備的高速傳輸、抗干擾、以及成像穩定性等特點是普通相機遠遠無法達到的。

常見的工業相機分為CCD相機和CMOS相機兩大品類。

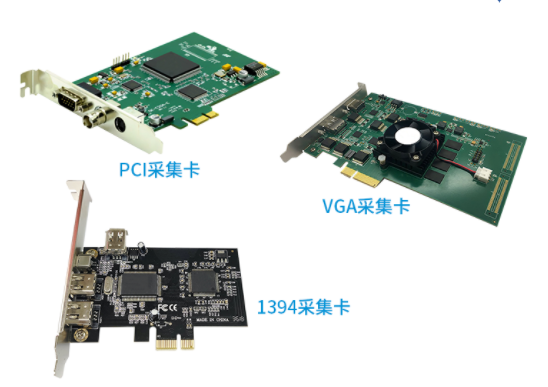

圖像采集卡

圖像采集卡并不是整個機器視覺的主要組成部分，但它的接口模式?jīng)Q定了鏡頭抓取的圖像的成像模式。

常見的有PCI采集卡、VGA采集卡、1394采集卡等。

視覺控制系統則是指相應的軟件系統，是整個機器視覺的核心大腦控制中樞，通過對圖像進行抓取并作處理，再進行各種運算抽取目標特征，通過判別的結果對現場設備進行控制。

視覺控制系統和與前兩個部分zui大的不同在于其屬于軟件組成部分，也是整個系統的核心。

一般來說，一個好的視覺控制系統可以實現一半的視覺控制效果。

不同行業的視覺軟件應用可能會存在差異，但其基礎原理是相通的，都是通過采集圖像，存儲圖像和處理圖像完成整個控制流程。

不論是硬件的升級還是軟件的升級，都可以讓機器視覺技術應用更加規范化、精細化、智能化，而應用到機器視覺的行業領域也會不停的實現產業升級和產業擴展。

機器視覺就是一雙科技范疇的人類瞳孔，讓工業生產“看得見”“夠得著”“走得動”甚至不停的向前奔跑，工業人工智能的創新發展離不開機器視覺的應用。
