本文目錄一覽：

• 1、機器視覺光源的LED分類
• 2、相比于普通無影燈，LED無影燈有哪些優點？
• 3、LED無影燈的優勢及功能有哪些

機器視覺光源的LED分類

機器視覺LED光源按形狀通?？煞譃橐韵聨最?

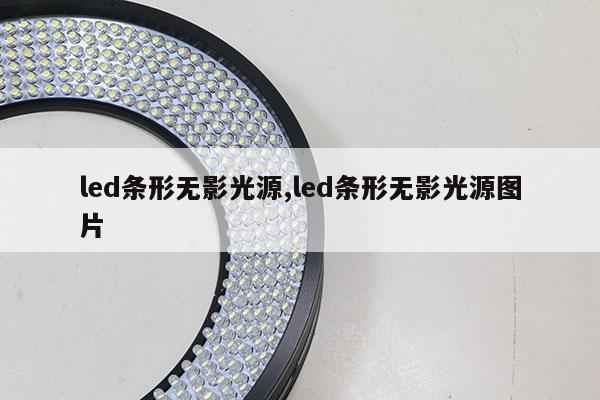

1、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的燃拍外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢罩尺測等。

4、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；應用領域:用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。物段高

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。應用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。

相比于普通無影燈，LED無影燈有哪些優點？

手術無影燈其實也分很多種，LED便是其中之一，它在性能上與普通無影燈有著明顯的區別，山東坂道總結以下幾點。

手術無影燈中LED與普通手術無影燈的區別

LED手術無影燈具有區別于普通手術用無影燈光源的色溫特點，Ra≥97的高顯色性，增加了血液與人體其他組織、臟器的色差。在靜脈穿刺中，照明的顏色變化可以讓醫生們更好的查看靜脈。而普通手術無影燈多為鹵素款，需要定期更換燈泡，能耗也是相對比較高的。已逐漸被LED光源替代。

LED手術無影燈圖例

同組織的顯示性是不一樣的，調節手術燈的色溫首察汪，可以使鮮艷組織與壞死的組織看得更清楚，幫助外科醫生提高手術質量。

不同人員對光的適應性與感官度是不一樣的，色溫可調技術，可以調節色溫到自己適宜色溫下進行手術，手術過程中調節色溫，可以緩解醫生視覺疲勞。

鹵素手術無影燈

LED手術無影燈特點

1.超長的LED使用壽命,達到60000小時無需更換燈珠，比鹵素?zé)粽咦袎勖L40倍。在同樣的亮度下, LED的能耗僅為普通白熾燈的1/10， 鹵素?zé)舻?/2。

2.進口LED冷光源無紅外輻射，納米涂層散熱器，造就良好的散熱效果。采用發光二極管作為光沒租源，具有無溫升無紫外線輻射無頻閃的無影燈效果，科學的弧度聚焦設計，巧妙地避開醫生頭肩部的遮擋，達到理想的無影效果和良好的深度照明。

3.進口高性能燈珠，空間布局，同等照度下節能效果優于其它國際知名品牌。

4.采用兩種色溫相近的燈珠，避免手術醫師產生眩暈感。

5.R9和R13均大于90，有助于清楚地分辨血管和組織。

6.采用單顆1W的燈珠，產生的熱量相對較少。

7.耐沖擊，廢棄物可回收并且無汞污染。

LED無影燈的優勢及功能有哪些

1.LED手術無影燈的優點

(1) 出色的冷光效果： 采用新型的LED 冷光源作為手術照明， 是真正冷光源， 醫生頭部和傷口區域幾乎無溫升。

(2) 光質好： 白光LED 具有區別于普通手術用無影燈光源的色品特點， 可以增加血液與人體其他組織、臟器的色差， 使得手術中醫生的視覺更加清晰， 在流淌、滲透的血液中人體的各個組織、臟器更容易被區分出來，這是普通手術用無影燈所不具備的。

(3) 亮度無級調節： 采用數字方式無級調控LED 的亮度， 操作者可根據自身對亮度的適應性隨意調節亮度， 使其達到最為理想的舒適度， 使長時間工作的眼睛不易產生疲勞感。

(4) 無頻閃： 因為LED 無影燈為純直流供電， 無頻閃， 不易使眼睛產生疲勞感， 亦不會對工作區域的其他設備產生諧波干擾。

(5) 光照度均勻： 采用特殊的光學系統，360°均勻照射在被觀察物體上， 無虛影產生， 清晰度高。

(6) 壽命長：LED 無影燈平均壽命長(35 000 h)， 遠大于環形節能燈(1 500~2 500 h) ， 壽命為節能燈的十倍以上。

(7) 節能環保：LED 具有較高的發光效率， 耐沖擊，不易破碎、無汞污染， 且其發出的光不含紅外和紫外成分的輻射污染。

2.LED無影燈在手術使用中的性能特點

1.手術無影燈的照射距離一般在70-140厘米或者60-130厘米左右(即手術無影燈在這段距離內無影效果最好)。

2.手術無影燈的燈盤越大(單頭燈)或者頭數越多，則其照射深度越好，越適宜于比較深度的手塌滑術。

3.手術無影燈能給手術臺提供的照度為20000-100000LUX，且最好有多級調光控制功能，過亮?xí)绊戓t(yī)生視力;盡量避免光束在手術器器械上產生眩光，眩光也會影響醫生視力和視覺，易使眼睛產生疲勞，不利于醫生手術。

4.手術無影燈的色溫在4500K左右，顯色指數不低于95，使手術無影燈照明不改變患者的膚色和創傷組織顏色。

5.手術無影燈照明的光束直徑范圍為10-25厘米，且能通過調節手柄調節光束的直徑大小(如下圖，地面上光束區域)。

6.提高照度，必然會引起燈體和光束溫度升高，這將影響醫生頭部和手術部位組織的溫度，從而影響手術效率和手術質量;正是由于溫度對于患者感染的敏感性，因此，要求無影燈每小時溫升應低于2度，手術室的溫升要求控制在10℃以內。同樣，溫度升高對于手術無影燈具內的電子器件、電路、光源等壽命也有很大影響，絕大多數的手術無影燈故障及損壞都跟溫度有關。

7.手術無影燈通過透鏡、濾光的設計盡量減少、消除無影燈中的紅外線和眩光成分。

8.手術無影燈在手基答術過程中應能連續改變位置與方向，操作必須簡單、靈活、輕便、制動快速、有效。燈體中央部位應裝有可滅菌的操作手柄，燈具應能靈活地進行水平和垂直調節，且可旋轉團鋒臘360度。

9.對于帶攝像頭功能還是帶圖像傳輸功能以及無線智能遙控等的手術無影燈，攝像頭與燈具要一體化布置，互不干擾。
