長條形同軸光源,同軸光源成像圖像

本文目錄一覽：

• 1、光學取景偏差問題
• 2、led光源類型有哪些
• 3、機器視覺光源
• 4、機器視覺系統常見的光源有哪些，每種光源適合在什么場合應用
• 5、工業相機怎么樣與激光焊接同軸

光學取景偏差問題

采納的答案有問題，完全說反了。

單反的取景器結構簡單，核心部件只有反光板和五菱鏡兩個部件，再加一個放大目鏡。取景的原理類似“Z”字，即光線通過鏡頭從“Z”字最下方進入，通過反光板反射到右上角，然后再反射出去，經過兩個類似直角的轉折之后進入眼睛，也就是說對于單反而言，眼睛從取景器看到的圖像光線，是直接通過鏡頭的，因此鏡頭進行變焦、對焦操作時光線發生變化對取景本身不構成任何影響。

旁軸則是另外一種結構，類似“＞”，最下方的線可以看做是鏡頭，最上方的線可以看做取景器，兩軸的交匯點就是對焦點，那么對于無窮遠的時候，可以看做是“二”，兩條軸無限接近平行狀態，而非無窮遠則是“＞”，根據焦點的不同，這個角度不斷變化。例如10米外兩軸夾角是30度的話，在1米的時候兩軸的夾角則為60度，初中物理學光學只要不逃課都應該知道，當夾角的角度不同時，呈現的畫面范圍是不一致的，也就是緩伏所謂的“光學取景偏擾饑攜差”，這個偏差并非指圖像偏差，而是取景范圍的偏差。假設無限遠的時候兩軸平行，那么圖像的中心點就是取景器的中心點，當最近對焦的時候兩軸夾角達到最大，那么取景器中圖像的中心點會向右下角靠近鏡頭方向平移，而取景器右邊與下方的取景框是永恒不變的，中心點向右下方偏移時，以中心點為參照物，則整體取景范圍呈比例縮小。最簡單的例子，你拍攝兩根平行的柱子，以取景器中心點為參照物，左邊的柱子為對焦點，無限遠時畫面中兩根柱子都在，當最近對焦時仍以左邊的柱子為對焦點，以取景器中心點為參照物時，則實際上你拍攝的只是右邊的柱子，因?yàn)槿【爱嬅嫦蛴蚁陆堑缺壤苿?dòng)和縮小了。

真正意義上的旁軸取景器，制造成本是單反取景器的5倍以上，并非采納答案上說的成本低結構簡單。旁軸分為可換鏡頭旁軸，不可換鏡頭旁軸兩種。不可換鏡頭旁軸又分為傻瓜機和普通旁軸相機。傻瓜機沒什么好說的，就是開個窗口，前后裝兩玻璃，沒有任何的聯動對焦機構，拍攝對焦主要依靠超焦距，所有的傻瓜相機基本上光圈都在F3.5以上，以保證至少有2米以上的景深，也就是說取景器只是給你看個大概，只要對準被攝物體，前后2米的圖像都是清晰的，不存在對焦。而到了普通旁軸開始，就有聯動測距功能了，這個功能主要是黃斑裂像對焦，將黃斑內的被攝物體的重影進行重合，就實現對焦。根據對焦的遠近，取景器的中心點和取景框，會同步移動，用于修正旁軸結構帶來的“光學取景偏差”，凡是有這種結構的旁軸相機，取景器中心點是會隨著對焦距離而向右下移動，取景框的大小也會同步變化，因此“光學取景偏差”對于這種類型的旁軸而言不存在。

如果拆過徠卡M的取景器就知道旁軸的取景器有多復雜了，徠卡M3的取景器里，有8塊形狀各異的光學取景玻璃，菱形的、長條形的、三角形的、弧形的......這些玻璃之間由精密的機械結構固定，根據鏡頭對焦距離的不同，這些玻璃之間會進行相應的位置移動和變化，讓取景器里的光線進行不同的折射反射以及不同的放大比例，同時里面還有一塊固定在金屬框內、非常精密的三層氧化銀鍍膜，徠卡M3的機身也并非只有取景器一個窗口，同時還有黃斑采光窗和對焦測距窗兩個窗口，說白了真正意義上的旁軸就是通過內部許多的玻璃以及機械運動，來對三個窗口進入機器內的光線進行不同的混合、折射、反射，讓三個窗口的光肢激線最終在取景器內相互疊加成為你眼睛看到的圖像。所以帶聯動測距功能的旁軸相機，取景器是非常精密的，成本也不是單反那些大批量制造產品能比的。

led光源類型有哪些

led光源為發光二極管光源。led光源類型有哪些?今日就由PChouse為你一一解答。

環形光源：直接照射被測物上方。

條型光源：有三種照射效果分別為直射、斜射及測光。

線型光源：兄稿緩有聚光效果，高亮度可縮短攝敬橡影機曝光時間。

回型光源：角度可調整以配合不同特性的待測物及工作距離。

背光源：從待測物背面照射。

外同軸反射光源：由側向光源經由分光鏡可將光線平行照射于待測物上。

內同軸點狀光源：需搭羨模配同軸鏡頭使用。

半球型壟罩光源：光源經擴散罩漫射可行成一均勻照射區。

機器視覺光源

可以了解下51camera自主研發的機器視覺光源

ZQA-3000W?為51camera自主研發，專為復雜環境下視覺照明余轎閉使用的光源。具有照射范圍大，亮度高，亮度穩定等優點。在高速頻閃的工作模式下可以精準控制豎裂點亮?xí)r刻及點亮?xí)r間；可以在高速、遠距離、大范圍、危險環境、高溫、光線干擾等各種環境下為視覺系統提供可靠的照明。

ZQA-3000W?選用超高品質材料，瞬間亮度超高、穩定性好。在指定大小區域內，可以達到?1000000Lux?以上瞬間亮度。產品可無衰減點亮?10^8?次以上。

ZQA-3000W?采用獨有技術，可瞬間增量至普通光源的十倍以上。?驅動電路為自主研發電路，點亮?xí)r間可做?us?級調節，可提供反接保護，過載保護等。

應用場景

公路智能交通

軌道交通

隧道檢測

大型工件定位及檢測

機器人抓取

安全與監控

醫藥生產

化學生產

高溫帆滲狀態下物體檢測

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

機器視覺系統常見的光源有哪些，每種光源適合在什么場合應用

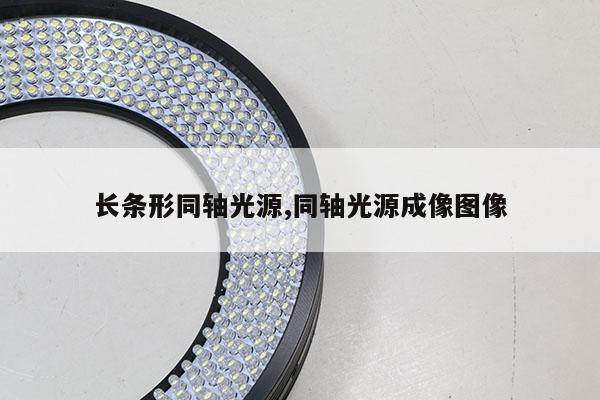

1、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同如猛高被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；應用領域:用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較知游強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲罚绕溥m合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片渣尺檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。應用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

工業相機怎么樣與激光焊接同軸

激光或者可見光選擇性通過鍍膜鏡片。

1）用45°反射鏡片，對激光波長高反，對可晌亂見光或者輔助光源高透

2）用45°反射鏡片，困晌對可見光或汪謹鋒者輔助光高反，對激光高透
