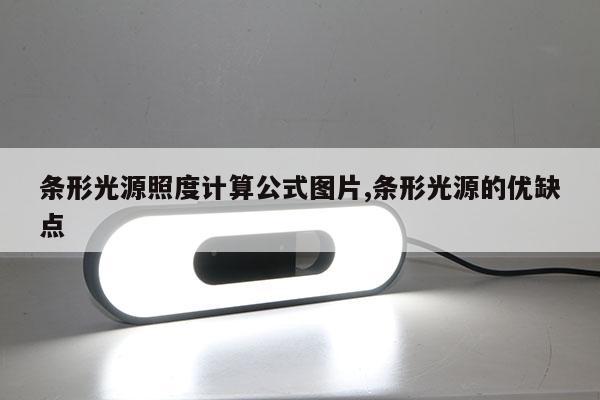

條形光源照度計算公式圖片,條形光源的優缺點

本文目錄一覽：

• 1、光照度的計算
• 2、什么是照度？
• 3、光通量計算公式是什么？
• 4、室內照明照度怎么計算？
• 5、光照度與距離的關系公式
• 6、辦公室燈的照度要求是多少,什么規范有明確說明

光照度的計算

室內照明利用系數法計算平均照度：

在平時做照度計算時，如果我們已知利用系數“CU”，則可以方便的利用一個經驗公式進行快速計算，求出我們想要的室內工作面的平均照度值。我們通常把這灶春種計算方法稱為“利用系數法求平均照度”，也叫流明系數法。

照度計算有粗略地計算和精確地計算2種。 例如，假設像住宅那樣整體照度應該在100勒克斯的情況，而即使是90勒克斯也不會對生活帶來很大的影響。但是，如果是道路照明的話,情況就肆兄不同了。假設路面照度必須在20勒克斯的情況下，如果是18勒克斯的話，就有可能造成交通事故頻發。

商店也是一樣，例如，商店的整裂辯襲體最佳照度是500勒克斯，由于用600勒克斯的照度,所以,照明燈具數量和電量就會增加,并在經濟上造成影響。

什么是照度？

照薯畢度一般指光照強度

光照強度是核做一種物理術語，指單位面積上所接受可見光的光通量。簡稱照度 [1]? ，單位勒克斯（Lux或Lx）。用于指示光照的強弱數氏芹和物體表面積被照明程度的量。

在光度學(photometry)中，“光度”是發光強度在指定方向上的密度，但經常會被誤解為照度。光度的國際單位是每平方米所接受的燭光（中國大陸、港澳稱坎德拉）。

擴展資料：

計算公式：

平均照度(Eav) = 光源總光通量(N*Ф)*利用系數(CU)*維護系數(MF) / 區域面積(_)

(適用于室內或體育場的照明計算)

利用系數：一般室內取0.4，體育取0.3

維護系數：一般取0.7～0.8

參考資料來源：百度百科-照度

光通量計算公式是什么？

光通量計算公式：平均光通量和光照度=光源總光通量×CU×MF/面積。

無論是哪一種照度，嘩納計算都是重要的。雖然只是粗略地估算，也會有20%-30%的誤差。

由于情況特殊或場地條件所限，而不能采用照明軟件模擬計算時，在計算地板、桌面、作業臺面平均照度可以用下列基本公式進行，略估算出燈具照度（勒克斯lx）=光通量（流明lm）/面積（平方米m^2）即平均1勒克斯的照度，是1流明的光通量照射在1平方米（m^2）面積上的亮度。

用這種方法求房間地板面的平均照度時，在整體照明燈具的情況下，可以用下列公式進行計算。

平均照度（Eav）=單個燈具光通量Φ×燈具數量（N）×空間利用系數（CU）×維護系數（K）÷地板面積螞培（長×寬）。

亮度

亮度是指發光體（反光體）表面發光（反光）強弱的物理量。人眼從一個方向觀察光源，在這個方向上的光強與人眼所“見到”的光源面積之比，定義為該光源單位的亮度，即單位投影面積上的發光強度。亮度用符號L表示，亮度的單位是坎德拉/平方米（cd/m2） 。

光源的明亮程度與發光體表面積有關系，同樣的光強的情況下，發光面積大，則暗，反之則亮。

亮度與發光面的方向也有關系，同一發光面在不同的方向上其亮度值也是不同的，通常是按垂亂物沒直于視線的方向進行計量的。

如在常用照明中，如果要降低被攝物的亮度，尤其是人物臉部，正常的做法是把燈的距離拉遠一些，或者在燈前加上柔光紙，以減輕光線的強度。

室內照明照度怎么計算？

照明計算有如下的計算方法有1.平均照度的數磨轎計算?（利用系數法、概算曲線法）2.點光源照度的計算3.線光源照度的計算4.面光源照度的計算亮度的計算

室內照明建議采用平均照度的計算?（利用系數法），具體計算方法是：

Eav=NφUK/A

式中Eav——工作面上的平均照度，lx；

φ——光源光通量，lm；

N——光源數量；

U——利用系數；

A——工作面面積，m2；

K——燈具的維護系數，

該方法考慮了由光源直接投射到工作面上的光通量和經過室內表面相互反射后再投射到工作面上的光通量。利用系數法適用于燈具均勻布置、墻和天棚反射系數較高、空間無大型設備遮擋的室內一薯肆般照明，但也適用于燈游橋具均勻布置的室外照明，該方法計算比較準確。

應用利用系數法計算平均照度的步驟?：

第一步填寫原始數據；

第二步計算空間比；

第三步求有效頂棚空間反射比；

第四步計算墻面平均反射比；

第五步查燈具維護系數；

第六步由利用系數表查利用系數（廠家樣本或查照明設計手冊第四章的表）；

第七步計算平均照度。

光照度與距離的關系公式

光照度與距離的關系公式：E(照度)=I(光度)/r2(間隔平方)。

如果是用照度計來測量的話，一般情況下是距離光源越近，照度光度值就會越大，反之就越小了。果某個球面的半徑是它里面另一個球面半徑的2倍，則可知它的表面積就是里面那個的4倍。因?yàn)檫@兩碼嘩凱個球面能夠接收的總能量一樣，半徑2倍而強度變成1/4，因此就有“平方反比率”。

用例

例如，假設像住宅那樣整體照度應該在100勒克斯的情況，蘆差而即使是90勒克斯也不會對生遲喚活帶來很大的影響。但是，如果是道路照明的話，情況就不同了。假設路面照度必須在20勒克斯的情況下，如果是18勒克斯的話，就有可能造成交通事故頻發。

辦公室燈的照度要求是多少,什么規范有明確說明

辦公室燈的照度要求：依據國家標準《建筑照明設計標準》GB 50034—2004，普通辦公室，照度 300 lx， 高檔辦公室，照度 500 lx。在設計時，高檔辦公室的照度設計的功率密度為15W~18W/平米 普通辦公室的照度設計的功率密度為9W~11W/平米。

中華人民共和國國家標準《建筑照明設計標準》GB 50034-2013規定了新建、改建和擴建的居住、公共和工業建筑的一般照度標準值。具體照度如下：

符合下列條件之一及以上時，作業面或參考平面的照度，可按照度標準值分級提高一級。

1、視覺要求高的精細作業場所，眼睛至識別對象的距離大粗正罩于5 ( X ) nun 時；

2、連續長時間緊張的視覺作業，對視覺器官有不良影響時；

3、識別移動對象，要求識別時間短促而辨認困難時；

4、視覺作業對操作安清仔全有重要影響時；

5、識別對象亮度對比小于0.3時；

6、作業精度要求較高，且產生差錯會造成很大損失時；

7、視覺能力低于正常能力時；

8、建筑等級和功能要求高時。

符合下列條件之一及以上時，作業面或參考平面的照度，可按照度標準值分級降低一級。

1、進行很短時間的作業時；

2、作業精度或速度無關緊要時；

3、建筑等級和功能要求較低時。

在一般情況下，設計照度值與照度標準值相比較，可有-10%—+10%的偏差。

擴展資料

計算公式

平均照度(Eav) = 光源總光通量(N*Ф)*利用系數(CU)*維護系數(MF) / 區域面積(㎡)

(適用于室內或體育場的照明計算)

利用系數：一般室內取0.4，體育取0.3

維護系數：一般取0.7～0.8

舉例1：

室內照明：4×5米房間，使用3×36W隔柵燈9套，

平均照度=光源總光通量×CU×MF/面積=(2500×3×9)×0.4×0.8÷4÷5 =1080 Lux

結論：平均照度1000Lux以上。

舉例2：體育館照明：20×40米場地，使用POWRSPOT 1000W金鹵燈60套，

平均照度=光源總光通量×CU×MF/面積=(105000×60)×0.3×0.8÷20÷40 =1890 Lux

結論：平均水平照度1500 Lux以上。

某辦公室平均照度設計案例：

設計條件：辦公室長18.2米，寬10.8米，頂棚高2.8米，桌面高0.85米，利用系數0.4，維護系數0.8，燈具數量33套，求辦公室內平均照度是多少？

燈具解決方案：燈具采用DiNiT 2X55W 防眩日光燈具，光通量3000Lm，色巖鬧溫3000K，顯色性Ra90以上。

根據公式可求得：Eav = (33套X 6000Lm X 0.4 X 0.8) ÷(18.2米X 10.8米)

= 110880.00 ÷196.56 ㎡

= 564.10Lux

備注：照明設計必須必須要求準確的利用系數，否則會有很大的偏差，影響利用系數的大小，主要有以下幾個因素：燈具的配光曲線，燈具的光輸出比例，室內的反射率，如天花板、墻壁、工作桌面等，室內指數大小。

參考資料來源：百度百科-照度標準值

參考資料來源：百度百科-照度
