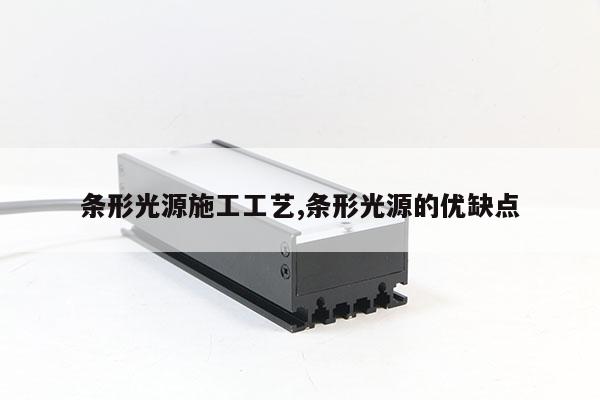

條形光源施工工藝,條形光源的優缺點

本文目錄一覽：

• 1、機器視覺中所用到的同軸光源和其它光源的優缺點，以及使用方法
• 2、米蘭極光條形光源模組怎么鏈接
• 3、鋁扣板條形吊頂施工工藝有哪些
• 4、led吸頂燈條形光源怎么接

機器視覺中所用到的同軸光源和其它光源的優缺點，以及使用方法

1、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角扒缺叢照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；應用領域:用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較扮凳強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。應春櫻用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

米蘭極光條形光源模組怎么鏈接

1、首先米蘭極光條形光源模組鏈接需要確定好安裝的態棗位置，然后根據安裝位置來定燈具的尺寸。

2、其次把條形光源轎信放在需要安帆帆拆裝的地方，并固定住。

3、最后在條形光源的正下方放置電源線及插頭，并連接至220v電源上（注意要接牢），再接通電源即可使用。

鋁扣板條形吊頂施工工藝有哪些

C型斜角條扣天花（配50間距條板龍骨）安裝說明：蘆旁芹

1、按設計圖紙要求測量條形扣板天花安裝后的標高，確定出天花水平線，在墻體周邊水平線位置固啟友定收邊角；

2、確定施工方向，按≤1200mm距離在建筑結構天花上打好吊裝孔，用膨脹螺栓固定吊桿；

3、固定輕鋼龍骨吊件、輕鋼龍骨.將輕鋼龍骨調至水平同時調整好輕鋼龍骨的標高，每條龍骨相互平行；

4、用陪畢條扣吊件將50間距條板龍骨固定在輕鋼龍骨上，調整好水平。50間距條板龍骨必須要彼此平行且垂直于輕鋼龍骨；

5、安裝方型扣板：將C型斜角條扣按同一方向扣入副龍骨卡齒中即可；

6、收邊處應根據現場情況量取尺寸，將天花板搭在收邊角上。

7、安裝過程應保持手清潔，不能有汗水、油污等不結現象。

相關名詞：吊頂,客廳吊頂,吊頂?shù)?鋁扣板條形吊頂,板吊頂,格柵

led吸頂燈條形光源怎么接

分以下幾步1、首先斷電，否則很危險哦。選好安裝地方后，把吸頂燈貼在天花板上最好坐上標記2、用膨脹螺絲在做上標記的那里打孔3、搏散亂把掘嘩吸頂燈燈罩和底盤分開，把底盤用螺絲固定在天花板上，用吸頂燈里面的配件螺絲把底盤固定好4、把事先預留好的電線和吸頂燈上面的電線接基檔好，如果沒有地線的話你隨便接上就可以了不分零線火線的5、接好后打開開關，燈亮后就可以把燈罩裝上啦希望我的回答對您有所幫助。　??
