fst條形光源,條行光源

本文目錄一覽：

• 1、條形光源的特點是什么?
• 2、機器視覺都有哪些品牌，性?xún)r(jià)比如何？
• 3、機器視覺系統常見的光源有哪些，每種光源適合在什么場合應用
• 4、機器視覺中所用到的同軸光源和其它光源的優缺點，以及使用方法
• 5、機器視覺光源的選擇
• 6、條形光源和面光源的區別

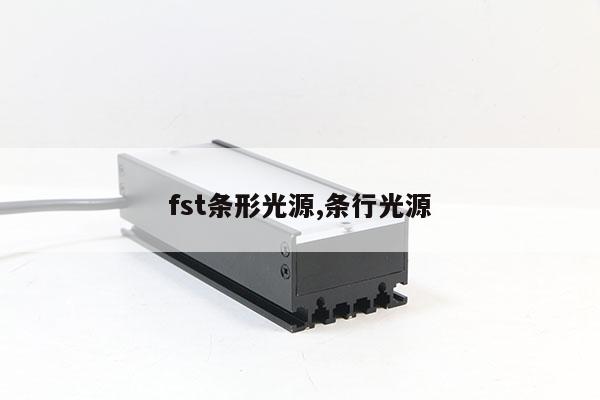

條形光源的特點是什么?

特點：條形正態光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。 　

　應用：金屬、玻璃等表面檢查；表面坦塌裂縫檢測舉信源；LCD面板檢測；線陣相機照明；圖像掃描。

機器視覺都有哪些品牌，性?xún)r(jià)比如何？

1、凌華科技

凌華科技（中國）有限公司，是臺灣凌華科技集團在中國大陸設立的分公司。是一家致力于研究、制造基于PC技術的專業計算機、自動化數據量測系統及工業過程自動化控制設備的專業廠商。

幾年來，凌華科技以專業的技術為各界的用戶提供了高質量、經濟化的量測與自動化產品及解決方案。

凌華科技在圖像采集卡方面具巧鍵李有強大的科研實力，自行研發制造的產品被廣泛應用在SCADA系統、工業、測量、智能機器，智能交通以及現代通訊系統、醫療設備、航天、軍工等領域。

2、大恒圖像

中國大恒（集團）有限公司北京圖像視覺技術分公司簡稱為大恒圖像，成立于1991年，總部在北京，是中國科學院下屬企業。大恒圖像的技術骨干主要來自中國科學院各研究單位，公司的產品和技術基礎來源孝遲于中國科學院多年的技術積累，是將高新技術成果轉化為產品的高科技企業。

大恒圖像自成立之日起，一直堅持走以技術開發為主的發展道路，一直致力于圖像視覺領域的研究開發，建立了技工貿一體化的結構，連續十五年被中關村科技園區認定為高新技術企業。

在國內，大恒圖像是首屈一指的專業視頻圖像處理設備供應商，同時也是著名的圖像應用系統集成商和解決方案提供商。

3、視覺龍

深圳市視覺龍科技有限公司是一家由歸國留學人員創辦的高科技企業，公司成立于2002年9月，在深圳、常州和嘉興分別設有公司。成立以來，公司一直致力于亮御機器視覺產品的應用開發、嵌入式機器視覺系統的研發、生產以及銷售。

視覺龍專業涵蓋非接觸式測量(含機器視覺、位移測量等)、自動化控制、精密機械、電子、工控軟件等諸多重要領域?？梢蕴峁C(jī)器視覺單元、鏡頭、光源等硬件及軟件方面的支持和配合。

應用前景：在包括汽車制造、制藥、電子、包裝、印刷、煙草、日化、建材、制幣、制卡等在內的幾乎所有的現代工業自動化生產中，涉及到各種各樣的檢驗生產監 視和零件識別應用，如汽車零件批量加工，端子尺寸檢測，SMT裝配，IC的字符識別等等，通常這種帶有高度重復性和智能性的工作只能用人的肉眼來完成，但 有些時候，如微小的尺寸要做到精確快速測量,形狀匹配,顏色識別等，人們根本無法用肉眼連續穩定地進行，其他物理傳感器也難以有用武之地。視覺龍科技作為 一間專門為高要求用戶提供圖像處理和機器視覺軟件及全面解決方案的公司，一直致力于機器視覺自動化的推廣，在業內已具有驕人的業績和口碑，為推動以上工業 發展做出了巨大的努力。

4、凌云光子

凌云光子技術集團是致力于光通信(OpticalCommunication)、CCDCMOS數字成像技術和機器視覺領域(ImagingTechnologyMachineVision)的專業技術集團公司。

集團總部位于北京，下設北京凌云光視數字圖像技術有限公司、北京凌云光子技術有限公司，上海凌云天博光電技術有限公司和香港分公司，并在上海、深圳兩地設 有辦事處。公司現有博士11名，碩士120多名，其中包括多名在海外留學多年的光通信專家和國內圖像與機器視覺領域的知名學者。目前已成長為擁有580多 名員工、從事光通信和圖像領域的市場營銷與技術開發的高科技專業技術公司。是國內最早涉足光纖通信器件及光纖有線電視領域的高科技企業之一。

公司為Bookham、Fujikura、U2T、TeraXion、VPIsystems、Avensys、EXFO等四十多家世界著名的專業技術公司 在中國做產品推廣、應用技術支持、市場拓展和渠道建設等工作，公司專注于光通信EDFA、40Gb/sDWDM光傳輸、100Gb/sDWDM光傳輸、 ROADM、偏振、光纖激光器、FBG傳感、光接入網傳輸?shù)榷鄠€(gè)應用領域，為廣大用戶提供從軟件模擬、各種關鍵元器件，到測試儀表在內的整套產品解決方 案，且逐漸開始在光通信領域開展自主研發及生產。

5、思奧特

思奧特 自動化科技有限公司是一家專業從事機器視覺光源、機器視覺系統集成、研發和服務的高新科技企業。公司立足于機器視覺和工業自動化領域，專注于機器視覺和運動控制的完美結合，全力打造視覺高端產品。

思奧特 研發LED機器視覺光源，形成環形光源、條形光源、線掃描光源、面光源、圓頂無影光源、平面無影光源、同軸光源、點光源、AOI設備專用光源、錫膏印刷機專用光源等眾多系列，擁有多項專利技術。機器視覺光源是思奧特 公司的核心產品。

思奧特 代理國內外知名品牌的工業產品，包括:Cognex、NI、Panasonic等智能相機,SENTECH、Teli、Hitachi、 ImagingSource工業相機,Computar、VST、Navita、Myutron工業鏡頭,以及NI圖像采集卡,MCC數據采集 卡,HALCON圖像處理軟件等。

6、三姆森光電科技

東莞三姆森光電科技有限公司成立于2005年，是專門研究圖像處理及自動化運用的高科技企業，從事機器視覺檢測，集自動化控制系統設計、開發、銷售的高科 技公司。主要業務有：自動化系統，連接器檢測，CCD平整度檢測，機器視覺系統，包裝檢測系統，自動化在線檢測，尺寸檢測，外觀檢測，視覺軟件開發，視覺 配件。

公司有三大視覺系統，1、PC視覺系統，它的主要特點是：可以根據客戶的要求“量身定做”，性?xún)r(jià)比非常高，軟件操作非常簡便，功能強大，我們公司在電子行 業應用的非常廣泛，尺寸測量，定位，字符識別，外觀等等都可以檢測。2、和日本合作開發的專門用于外觀檢測的SA外觀檢測系統，專門針對各種外觀缺陷設計 開發的一款系統，一臺處理器最多可以連接四個相機，因采用了獨立的矢量軟件算法，在檢測外觀缺陷的項目上，有非常大的優勢。3、代理美國COGNEX的智 能視覺系統，主要應用在一些高速高精度的檢測項目上，安裝應用都比較簡單。

7、OPT

OPT是思奧特 自動化科技有限公司的簡稱，該公司主要從事機器視覺產品的研發生產銷售，目前是中國機器視覺光源制造廠商。為客戶提供視覺定位、光學檢測、 圖像分析、圖像測量等方面的系統開發與集成解決方案。OPT銷售及服務網絡覆蓋全球20多個國家和地區，擁有30多家授權代理商。

公司目前主要光源產品有環形光源、同軸光源、背光源、條形光源、組合條形光源、點光源、球積分光源、線形光源、AOI檢測專用光源、SMT行業對位光源十大系列。配套有數字式光源控制器、模擬式光源控制器、增亮模塊、數字增亮一體控制器、模擬增亮一體控制器。

8、凱瑞斯

東莞凱瑞斯自動化科技有限公司位于東莞市莞城科技園，注冊資金100萬，是一家由留學回國人員創辦的高新科技企業，依托華南理工大學、華中科技大學、成都 電子科技大學等國內知名大學，成功聚集了一批高端留學人員和高級技術人才，立足于機器視覺和工業自動化領域，專業從事機器視覺光源、機器視覺系統及工業機 器人的研發和技術服務，通過機器視覺和運動控制的完美結合，全力打造視覺高端產品。

機器視覺系統常見的光源有哪些，每種光源適合在什么場合應用

1、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同如猛高被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；應用領域:用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較知游強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片渣尺檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。應用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

機器視覺中所用到的同軸光源和其它光源的優缺點，以及使用方法

1、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角扒缺叢照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；應用領域:用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較扮凳強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。應春櫻用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

機器視覺光源的選擇

機器視覺光源的選擇

機器視覺光源的選擇，現代生活中日常照明離不開燈光，房屋裝修更是對光源的要求比較高，數態搭光源大體分為冷光和暖光，不同光源視覺感都不同，下面一起來了解一下，機器視覺光源的選擇。

機器視覺光源的選擇1

機器視覺光源

機器視覺檢測系統采用CCD照相機將被檢測的目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號，圖像處理系統對這些信號進行各種運算來抽取目標的特征，如面積、數量、位置、長度，再根據預設的允許度和其他條件輸出結果，包括尺寸、角度、個數、合格不合格、有無等，實現自動識別功能。

機器視覺光源的選擇

一、閉燃簡單的預備知識

1、因材質和厚度不同、對光的透過特性（透明度）各異。

2、光根據其波長之長短、對物質的穿透能力（穿透率）各異。

3、光的波長越長、對物質的透過力越強，光的波長越短、在物質表面的擴散率越大。

4、透射照明、即是使光線透射對象物、并觀察其透過光之照明手法。

二、光源

1、穏定均勻的光源極其重要。

2、目的：將被測物與背景盡量明顕區分。

3、摂取圖像時、最重要之處是如何鮮明地獲得：被測物與背景的濃淡差。

4、目前，在圖像處理領域中最広范的技術手法是：二值化（白黒）處理。

以上就是我針對機器視覺光源的選擇這一科技的發明闡述的資料了，隨著科技的發達每天都有很多新鮮的東西問世，無論是那一方面的機器還是新鮮事物都是隨著人們的需求而發展的。像褪殼機一類的就是褪花生跟瓜子薯拿發明的，都是省力又省時間的偉大發明呢。

機器視覺光源的選擇2

一套完整的視覺檢測系統主要包含圖像采集部分和圖像分析部分，而圖像采集部分主要由工業相機、工業鏡頭以及機器視覺光源承擔，今天我們主要介紹機器視覺光源的相關基礎知識及選型技巧。

首先我們需要了解，機器視覺中的光源起到哪些作用：

1.照亮目標，提高亮度；

2.形成有利于圖像處理的成像效果，降低系統的復雜性和對圖像處理算法的要求；

3.克服環境光干擾，保證圖像穩定性，提高系統的精度、效率。

恰當?shù)墓庠凑彰髟O(shè)計可以使圖像中的目標信息與背景信息得到最佳分離，這樣不僅大大降低圖像處理的算法難度，同時也提高系統的精度和可靠性。但非常遺憾，目前沒有通用的機器視覺照明系統應對不同的檢測要求，因此針對每個特定的案例，都需要設計合適的照明裝置，以達到最佳效果。而不合適的照明，則會引起很多問題，機器視覺光源如此重要，卻往往被很多人忽視。

目前機器視覺光源主要采用LED（發光二極管），由于其形狀自由度高、使用壽命長、響應速度快、單色性好、顏色多樣、綜合性?xún)r(jià)比高等特點在行業內廣泛應用：

一、形狀自由度

一個LED光源是由許多單個LED組合而成的，因而跟其他光源相比，可做成更多的形狀，更容易針對用戶的情況，設計光源的形狀和尺寸。

二、使用壽命長

為了使圖像處理單元得到精確的、重復性好的測量結果，照明系統必須保證相當長的時間內能夠提供穩定的圖像輸入。LED光源在連續工作10000到30000小時后，亮度衰減，但遠比其他光源效果好。此外，用控制系統使其間斷工作，可抑制發光管發熱，壽命也將延長一倍。

三、響應速度快

LED發光管響應時間很短，響應時間的真正意義是能按要求保證多個光源或一個光源不同區域之間的工作切換，采用專用控制器給LED光源供電時，達到最大照度的時間小于10s。

四、顏色多樣

除了光源的形狀以外，得到穩定圖像輸入的另一方面就是選擇光源的顏色。甚至相同形狀的光源，由于顏色的不同得到的圖像也會有很大的差別。實際上，如何利用光源顏色的技術特性得到最佳對比度的圖像效果一直是光源開發的主要方向。

五、綜合性運營成本低

選用低廉而性能沒有保證的產品，初次投資的節省很快會被日常的維護、維修費用抵消。其他光源不僅耗電是LED光源的2~10倍，而且?guī)缀趺吭戮鸵鼡Q，浪費了維修工程師許多寶貴的時間。而且投入使用的光源越多，在器件更換和人工方面的花費就越大，因此選用壽命長的LED光源從長遠看是很經濟的'。

機器視覺照明技術基礎知識：

1）照射方式

選擇不同的光源，控制和調節照射到物體上的入射光的方向是機器視覺系統設計的最基本的參數。它取決于光源的類型和相對于物體放置的位置，一般來說有兩種最基本的方式：直射光和漫射光，所有其它的方式都是從這兩種方法中延伸出來的。

直射光：入射光基本上來自一個方向，射角小，它能投射出物體陰影；

漫射光：入射光來自多個方向，甚至于所有的方向，它不會投射出明顯的陰影。

2）反射方式

物體反射光線有兩種不同的反射特性：直反射和漫反射。

直反射：光線的反射角等于入射角。直反射有時用途很大，有時又可能產生極強的眩耀。在大多數情況應避免鏡面反射。

漫反散：照射到物體上的光從各個方向漫散出去。在大多數實際情況下，漫散光在某個角度范圍內形成，并取決于入射光的角度。

3）顏色

光譜中很大的一部分電磁波譜是人眼可見的，在這個波長范圍內的電磁輻射被稱作可見光，范圍在400nm至760nm之間（有的人可以觀測到380~780nm），即從紫色380nm到紅色780nm。

色環就是把可見光光譜中的色彩進行排序，形成紅色連接到另一端的紫色。機器視覺中應用的色環通常包括6種不同的顏色，分為兩大類：暖色和冷色。暖色由紅色調構成，冷色來自于藍色調。通常用相反色溫的光線照射，圖像可以達到最高級別的對比度；相同色溫的光線照射，可以有效濾除。因此靈活利用色溫特性，對我們選擇光源很有幫助。

4）明視場和暗視場

明視場是最常用的照明方案，采用正面直射光照射形成。而暗視場主要由低角度或背光照明形成。對于不同項目檢測需求，選擇不同類型的照明方式，一般來說暗視場會使背景呈現黑暗，而被檢物體則呈現明亮。

5）光源分類

目前主要有以下幾種分類方式：

a）顏色

常用光源顏色集中在可見光范圍，主要有白光（復合光）、紅色、藍色、綠色，另外紅外光也比較普及，而紫外光由于各種原因，應用較少。

b）外形

各廠家會根據不同光源外形特性進行分類，也是目前的主流分類，比如環形光源、環形低角度光源、條形光源、圓頂光源（碗光源/穹頂光源）、面光源等。

c）工作原理/特性

按不同的應用方式或者原理進行分類，主要有無影光源、同軸光源、點光源、線光源、背光源、組合光源以及結構光源等。

常見的光源類型及照明方式

1.一般目的的照明（直接照明）：光直接射向物體，得到清楚的影像。

當我們需要得到高對比度物體圖像的時候，這種類型的光很有效。但是當我們用它照在光亮或反射的材料上時，會引起類似鏡面的反光。通用照明一般采用環狀或點狀照明。環光是一種常用的通用照明方式，很容易安裝在鏡頭，可給漫反射表面提供足夠的照明。

2.暗場照明：暗場照明是相對于物體表面提供低角度照明。

使用工業相機拍攝鏡子，如果視野內能看見光源就認為是亮場照明，相反的在視野中看不到光源就是暗場照明。因此光源是亮場照明還是暗場照明與光源的位置有關。通常，暗場照明應用于對表面突起部分的照明或表面紋理變化的照明。

3.背光照明：從物體背面射過來均勻視場的光，通過相機可以看到物面的側面輪廓。

背光照明常用于測量物體的尺寸和方向。背光照明產生很強的對比度。應用背光技術時，物體表面特征可能會丟失。例如，可以應用背光技術測量硬幣的直徑，但是卻無法判斷硬幣的正反面。

4.漫射照明：連續漫反射照明應用于物體表面的反射性或者表面有復雜的角度。

連續漫反射照明應用半球形的均勻照明，以減小影子及鏡面反射。這種照明方式對于完全組裝的電路板照明非常有用。這種光源可以達到170球面度立體角范圍的均勻照明。

5.同軸照明：同軸光的形成——通過垂直墻壁出來的發散光，射到一個使光向下的分光鏡上，相機從上面通過分光鏡看物體。

這種類型的光源對檢測高反射的物體特別有幫助，還適合在周?chē)h(huán)境產生陰影的影響下，檢測面積不明顯的物體。

6.偏振片：只允許振動方向平行于其允許方向的光通過，垂直分量被截止。

針對具體的應用，從眾多的方案中選擇一個最好的照明系統是整個圖像處理系統穩定工作的關鍵。

條形光源和面光源的區別

條形光源是陣列組成，面光源是發光模式。

條形光源是由高密度直插式LED陣列組成，適合大幅面尺寸檢測帶粗滲。條形光源優點是光照均勻度高，亮度高散熱好，使用壽命長，產品穩定性高安裝簡單，角度隨意可調，尺寸設計靈活。

面光源是指發光的模式，相對led點光源及普通燈具光源而言，現有面光源如平板光源，led面凳跡光蠢脊源具有出光柔和、不傷眼、省電、光線自然等特點。
