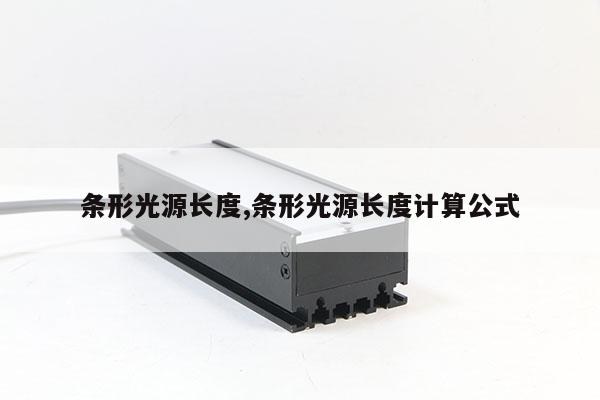

條形光源長度,條形光源長度計算公式

本文目錄一覽：

• 1、在線測寬儀的三種檢測方法都有哪些?
• 2、光源上CO-30R是什么意思?
• 3、光電測徑儀的三種檢測原理是哪三種?

在線測寬儀的三種檢測方法都有哪些?

薄板的寬度為500~1500毫米；厚的寬度為600~3000毫米?？梢哉f鋼板的寬度范圍跨賀高核度很大，并且需要較寬的測量范圍，要想實現高精度的檢測，就要解決這兩項問題。

一般有3種檢測方案可選：

1、平行光檢測法

測寬儀采用雙測頭測寬原理對板材的寬度進行測量，雙測頭有兩種形式，當被測物的寬度范圍較小時采用固定式雙測頭（KG01-SG型）；當被測物的寬度范圍較大時采用念磨測量范圍可調雙測頭（KG01-SY型）。

2、廣角測頭檢測法

采用廣角測頭測量，測頭豎直布置，廣角光電測頭簡稱廣角測頭，是利用光電測頭的CCD采集電路配合廣角鏡頭構成的大視角光電測頭。與廣角測頭配合使用的光源為LED條形光源，光源的長度根據測頭的視野角度和距離確定。廣角測頭的優點是視野范圍大，可以測量比鏡頭口徑大的物體。由于廣角測頭成像時存在成像大小隨物距變化而變化的現象，所以利用廣角測頭測量需要進行物距修正。

3、平行光與雙廣角相結合

采用雙測頭測寬原理對板材的寬度進禪掘行測量，測頭豎直布置，可測量板面呈水平狀態下通過的板材寬度。測寬儀的雙測頭分別獨立設置在套滑臺模組上，且每個測頭處增設廣角測頭，通過廣角測頭監測的板材邊緣位置調整寬度測頭的位置。

這三種測量方式可實現各種類型的鋼板寬度在線檢測，以高標準嚴要求完成工作，是鋼板高品質生產的重要因素。

光源上CO-30R是什么意思?

一般CO是代表光源灶者的類型,30如果是碗光源（圓頂光源）代表外徑尺寸或者發光面尺寸;如果是方形光源就隱姿薯是代表冊敏外徑尺寸或者發光面尺寸;如果是條形光源就是代表長度;如果是環形光源就是代表燈珠角度;R一般代表光源是紅顏色

光電測徑儀的三種檢測原理是哪三種?

1、單測頭測量原理

這是一種被人廣為熟知的一種測量原理，網上搜光世數電測量原理，也大都是這一種。

光電測量產品采用物方遠心光路系統和CCD成像法進行非接觸尺寸檢測。其核心部件為遠心光電測頭，簡稱“光電測頭”。每組測頭由發射鏡頭和接收鏡頭組成。發射鏡頭內點光源發出的光穿過發射透鏡后形成平行光視場。視場內的平行光再由接收透鏡聚焦，在CCD芯片上成像。當被測物通過視場時，被測物遮擋的部位在CCD芯片上顯示為無光的陰影。通過CCD芯片光電轉換和相應電路系統的數字化處理，搜旦首即可通過陰影的寬度L計算出被測物的直徑D。

2、雙測頭測量原理

雙測頭測量原理是在單測頭測量原理的基礎上衍伸出來的，雙測頭由兩組測頭構成，兩組測頭以凈間距B平行設置。當被測物通過2束平行光視場時，將在兩個接收鏡頭的CCD芯片上分別形成寬度為L1、L2的陰影。經過電路系統處理可得出L1、L2對應的尺寸A1、A2，A1、A2再加上B即可得出被測物的尺寸D。

這種測量方式是對大直徑軋材進行檢測的，同時可定制成間距可調雙測頭，即兩組測頭的間距可調，這樣可對多規格大直徑的軋材進行檢測，隨時調整測量范圍，完成生產中的所有規格的軋材檢測。

3、廣角光電測頭

廣角光電測頭簡稱廣角測頭，是利用光電測頭的CCD采集電路配合廣角鏡頭構成的大視角光電測頭。與廣角測頭配合使遲兆用的光源為LED條形光源，光源的長度根據測頭的視野角度和距離確定。廣角測頭的優點是視野范圍大，可以測量比鏡頭口徑大的物體。由于廣角測頭成像時存在成像大小隨物距變化而變化的現象，所以利用廣角測頭測量需要進行物距修正。
