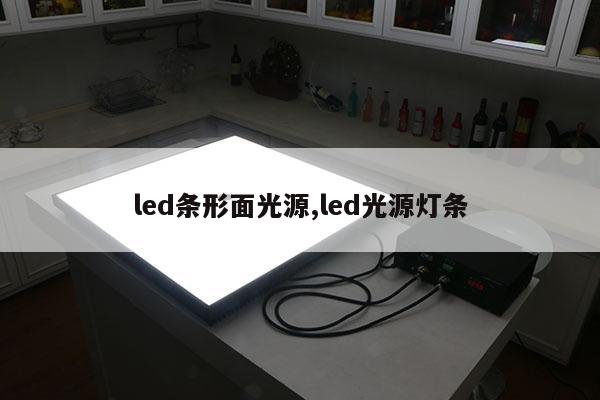

led條形面光源,led光源燈條

本文目錄一覽：

• 1、機器視覺光源的LED分類
• 2、LED怎樣制作線光源面光源
• 3、LED面光源的特點
• 4、條形光源和面光源的區別
• 5、什么是LED面光源和背光源
• 6、如何選擇兒童臺燈

機器視覺光源的LED分類

機器視覺LED光源按形狀通?？煞譃橐韵聨最?

1、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的燃拍外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢罩尺測等。

4、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；應用領域:用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。物段高

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。應用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。

LED怎樣制作線光源面光源

通過線裝排列或面狀悄拆排列，外加燈罩枯瞎可以形成線光源和面光源。另外，使用導光板和擴散板也可以用側發光的方法形成面光沒運空源和線光源。

LED面光源的特點

在所述長槽內位于該導光板外側位置還卡設有用以發散經導光板傳出的光線擴散片。本實用新型具有結構簡單、節約能源等多種優點。與傳統的燈具相比，具有節能：省電55%；環保：光源無有害物質，且能回收；使用壽命長：達5萬小時。 與目前用點光源做成的LED燈具相比，具有散熱效果好，光衰侍拆低，真正達到5萬小時以上的老指棗長壽；面光源做逗此成的燈具，在二次配光時，能隨意控制光照射的角度，避免光的浪費和污染；由于體積小，面光源能做成造型更美觀的燈具。

采用先進的COB封裝技術制成，功率大小從5W至120W不等，而且有紅、藍、綠、黃多種顏色?？蔀橛脩羯a(chǎn)出各種功率，各種顏色的LED燈具。

條形光源和面光源的區別

條形光源是陣列組成，面光源是發光模式。

條形光源是由高密度直插式LED陣列組成，適合大幅面尺寸檢測帶粗滲。條形光源優點是光照均勻度高，亮度高散熱好，使用壽命長，產品穩定性高安裝簡單，角度隨意可調，尺寸設計靈活。

面光源是指發光的模式，相對led點光源及普通燈具光源而言，現有面光源如平板光源，led面凳跡光蠢脊源具有出光柔和、不傷眼、省電、光線自然等特點。

什么是LED面光源和背光源

LED面光源

是LED光源的一種，包括金屬材質制成的框架和沿所述框架周邊設置的四個LED燈條，所述LED燈條包括四塊分別與所述框架各邊長度大致相應的LED電路板以及設置在所述各塊電路板上的多個LED燈珠，在所述框架各邊內側分別開設有與各塊電路板長度相應的長槽，所述四個LED燈條分別對應設置在所述長槽內，在該長槽內位于所述LED燈條兩側位置還分別設置有用以反射所述LED燈珠所發出光線的反光片和用以改變和傳導LED燈珠所發出光線的導光板

參考：

背光源

背光源（BackLight）是位于液晶顯示器（LCD）背后的一種光源，它的發光效果將直接影響到液晶顯示模塊（LCM）視覺效果。液晶顯示器本身并不發光，它顯示圖形或字符是它對光線調制的結果。

背光源分類

背光源目前按光源類型主要有EL、CCFL及LED三種背光源類型，依光源分布位置不同則分為側光式和直下式（底背光式）。以下是它們的簡單介紹。

1、邊光式。即將線形或點狀光源設置在經過特殊設計的導光板的側邊做成的背光源。根據實際使用的需要，又可做成雙邊式，甚至三邊式。邊光式背光一般可做的很薄，但光源的光利用率較小，且越薄利用率越小，最大約50%。其技術核心是導光板的設計和制作。信灶信邊光式最常用的有LED燈背光和CCFL背光。隨著LCD模組不斷向更亮、更輕、更薄方向發展，側光式CCFL式背光源成為目前背光源發展的主流。

1）LED燈背光。LED燈又稱發光二極管，比起其它光源，單個LED燈的功耗是最小的。從藍辯哪到紅，LED燈有很多種顏色，另外還有一種特殊的顏色是白色。在各種顏色里，可大致分為高亮和低亮的兩種。 由于白色是混合色，無可標識的波長值，因此，以其在色度圖上的坐標值來表示，我們自定義為“冷白色”和“暖白色”兩種。在各種顏色里，都存在顏色偏差的問題，其中藍色和白色表現的較為明顯，尤其是白色，現在LED的供應商也無法對其進行有效的控制。

2）CCFL背光。此種背光的最大優點是亮度高，所以面積較大的黑白負相、藍模負相和彩色液晶顯示器件基本上都采用它。理論上，它可以根據三基色的配色原理做出各種顏色。其缺點是功耗較大，還需逆變電路驅動，而且工作溫度較窄，為0~60度之間，而LED等其它的背光源都可達到-20~70之間。

2、底背光式。是一個有一定結構的平板式的面光源，可以是一個連續均勻的面光源，如EL或平板熒光燈；也可以是一個由較多的點光源構成，如點陣LED或白熾燈背光源等。常用的是LED點陣和EL背光。

1） EL背光。即電致發光，是靠熒光粉在交變電場激發下的本征發光而發光的冷光源。其最大的優點是薄，可以做到0.2~0.6mm的厚度。缺點是亮度低，壽命短（一般為3000~5000小時），需逆變驅動，還會受電路的干擾而出現閃爍、噪聲等不良。EL的驅動有逆變器、Driver IC驅動兩種。因?yàn)槟壳癉river IC的頻率和負載輸出電壓達不到EL的典型條件（400Hz、AC100V)，所以亮度較逆變器驅動更為低。最近也陸續有白光(全色)EL和LCD背光源出來。但由于亮度較暗其基本上用于4英寸以下小尺寸液晶顯示。如:手機、PDA、游戲機等。全色(白光)、大尺寸亮度背光源，現在主流仍然是用CCFL做光源。

2）LED底背光。優點是亮度好，均勻性好。缺點是滑輪厚度較大（大于4.0mm），使用的LED數量較多，發熱現象明顯。一般采用低亮的顏色進行設計，而高亮的顏色由于成本高基本上不考慮。

參考：

如何選擇兒童臺燈

如何選擇兒童臺燈

如何選擇兒童臺燈，根據孩子的要求挑選一盞合適的臺燈，能讓孩子在學習的時候眼睛不會太累，有創意的好看的還能培養孩子的學習興趣，讓她愛上學習，以下關于如何選擇兒童臺燈

如何選擇兒童臺燈1

橘色燈光的小臺燈，光線看起來雖然柔和，但是亮度太低，不適合孩子寫作業使用。長時間使用太費眼睛，容易影響視力。

LED小燈泡的充電臺燈，這個真的是很火爆，我自己也買過2個使用。開始的時候比較好用，一段時間過后，小臺燈太耗電，幾乎一天一充，而且電量不足的情況下會出現忽明忽暗的閃爍，也比影響視力。

很多人把小夜燈當臺燈使用，這個是嚴重的錯誤，樣子可愛漂亮的小夜燈跟臺燈根本不是一個種類，平常照亮沒有問題，但是寫作業是完全不可以的，而且亮度太低太低。

布藝臺燈，不是說布藝臺燈不好，但是清潔起來比較麻煩，而且布藝的東西特別容易掛灰塵~誰都不想自己的孩子在一個不夠清潔的環境下寫作業、、、、、、

比較推薦的是這種插電型的環保節能臺燈，光線明亮不刺眼，外觀簡潔大方，實用性比較高。比較臺燈的主要世拍正功能是讓孩子寫作業的時候比較明亮不費眼睛嘛。

如果是1,2年級的小朋友，這種帶鬧鐘的小臺燈也比較不錯，讓孩子有個時間觀念，寫作業計時，養成不拖拉的習慣。需要注意的是，鬧鐘最好是靜音的那種，不然孩子會被滴答滴答的聲音影響到寫作業的注意力。

如何選擇兒童臺燈2

照度及照明范圍

光照不均勻、照度不足，很容易導致孩子讀書靠近書本、坐姿不正確，久而久之，容易引起駝背、近視等問題。 建議符合國標AA或A標準的作業臺燈 。

低藍光

藍光是一種高能量可見光，可直接穿透角膜和晶狀體，直達黃斑區，加速黃斑區細胞氧化，對視網膜造成光化學損害， 尤其對兒童 視網膜的傷害更為嚴重，所以在購買臺燈時候，一定要選擇低藍光的臺燈。

無頻閃

頻閃極其容易引起視力疲勞、頭暈、眼睛不舒服燈癥狀， 嚴重的還有可能引起頭痛，視力減退等問題。 盡量使用無可視頻閃的LED臺燈產品。

光線柔和

最好的光，是在日出后1-2小時，色溫在4000左右。 這個色溫范圍的光線舒適，柔和，很適合閱讀和寫作。

　賀衫　如何選擇兒童臺燈3

（一）白熾燈

傳統臺燈現在很少使用白熾燈。 中國、歐洲、美國、日本、澳大利亞等主要的'國家和地區已經開始逐步禁止銷售白熾燈?？春冒谉霟舻倪B續光譜特性想用白熾燈做護眼臺燈光源越來越不現實。另外白熾燈只有暖色調，點亮后溫度高也是白熾燈的硬傷。畢竟暖色黃光讓人容易犯困。

（二）節能燈

節能燈(CFL)從他的特點來說，非常不適合護眼臺燈，因?yàn)镃FL有3點硬傷：

1、光譜連續性太差，和太陽光譜無法比，連最差的LED都比節能燈光譜漂亮；

2、不能調光；

3、頻閃危害，節能燈工作原理就決定了其閃爍特性，最多就高頻閃爍和低頻閃爍的區別。

（三）LED燈

LED即Light Emitting Diode，LED照明又稱固態照明，作為繼白熾燈、熒光燈后的第三代照明技術，具有節能、環保、安全可靠的特點，固態光源是被業界看好的未來十年替換傳統照明器具極具潛力的新型光源。

LED的優點主要有：

1、光源方向性好,按需照明 ,作為應急臺燈較好

2、照度充足,滿足你的普通照明需求

3、直流供電,做工好的無頻閃,無電磁輻射

4、綠色環保,高效節能

5、固體光源,抗機械震動

6、無紫外線、無紅外線

7、LED小燈珠壽命較長

綜上所述，生產和購買LED護眼臺燈是目前市場趨勢，品質好的護眼臺燈也可以規避頻搜悔閃藍光等問題，更好地呵護眼睛健康！

二、選擇造型：條形光源、面光源還是其他光源？

1、條形光源護眼臺燈

條形光源護眼燈照射桌面范圍小，桌面照度不均勻

2、面光源

面光源護眼燈照射桌面范圍小，光照較均勻，但一般雙眼周圍環境光線會暗些

3、自然光發光原理+透明導光板

達倫自然光精靈護眼臺燈透明而纖薄的特制導光板搭配形似雙曲線的底座，整體視覺效果非常輕盈。當燈光亮起時，透明頂蓋在光的作用下更加通透。

三、色溫

光源色溫不同，光色也不同，帶來的感覺也不相同。簡單來說，5000K 是帶藍的冷白色購買偏黃白光的臺燈，不要買偏藍白光的臺燈。據科學驗證，藍白色光對人眼有一定的損害，而淺黃白色燈光則適合讀寫照明用。4000K的色溫更接近自然光，最適合兒童讀寫使用的。

四、頻閃

臺燈頻閃對于眼睛傷害極大，一般護眼臺燈要求每秒4萬次以上點燈頻率，才能保證光線的連續穩定，這樣的臺燈比較適合學生使用；使用閃爍測試陀螺檢測時，陀螺邊界呈現的是清晰穩定的圖案，才能稱得上護眼臺燈！

簡單檢測方式：打開手機攝像頭，對準光源，查看肉眼是否可以看見陰影閃爍（此方法主要適用于讀寫臺燈）

五、藍光

藍光可直接穿透我們的角膜和晶狀體，直達黃斑區，加速黃斑細膩氧化，對視網膜造成光化學損害，值得注意的是藍光對兒童視網膜的傷害更為嚴重。

對于LED藍光潛在危害，國際電工技術委員會（IEC）制定的IEC62471對LED光源產品藍光危害進行了安全級別分類。分為

· RG0(免除，燈在標準所定義的極限條件下也不造成任何危害。所包含的藍光危害部分定義為在10000s內不造成對視網膜危害)；

· RG1（I類，低危險，無附加要求，所包含的藍光危害部分定義為在100s內不造成對視網膜危害）；

· RG2（II類，中等危險，所包含的藍光危害部分定義為在、25s內不造成對視網膜危害）；

· RG3（III類，高危險，光源在短瞬間造成危害）。

在通常情況下，建議室內只能使用藍光危害分類在RG1類以下的LED照明產品，且色溫不宜超過4000K，一般顯色指數要達到80以上。
