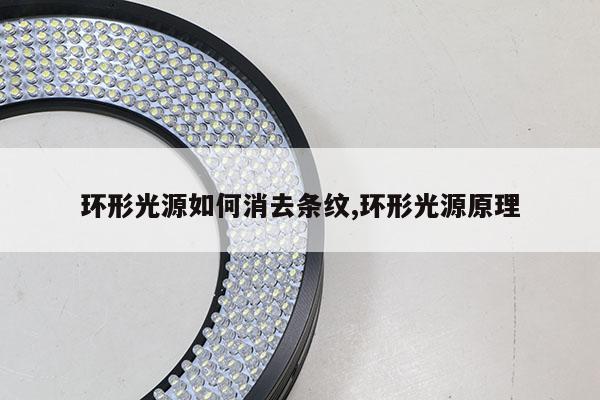

環形光源如何消去條紋,環形光源原理

本文目錄一覽：

• 1、白熾燈作光源時,如何調出干涉條紋
• 2、雙縫實驗的問題概述
• 3、邁克爾遜干涉儀
• 4、有誰知道環形光源的參數？以及特點和應用。。急急。。
• 5、機器視覺中所用到的同軸光源和其它光源的優缺點，以及使用方法
• 6、雙縫干涉實驗中，光源上下移動時，干涉條紋如何變化？

白熾燈作光源時,如何調出干涉條紋

邁克爾遜 干涉儀吧,先用單色光,盡量使條紋間隔變最大,再換白熾燈,再微調,即可.

雙縫實驗的問題概述

在實驗中，如果把狹縫s的寬度逐漸變大，這時，會發現屏幕上的條紋逐漸模糊，以至最后消失。由此可見，要得到清晰的干涉條紋，狹縫s的寬度必須滿足一定的條件。

在討論雙縫干涉條紋分布時，一般把縫光源的寬度看作是無限窄的。當考慮到縫有一定的寬度時，可以認為縫光源是由許多無限窄的縫組成。每個無限窄的縫光源可稱為“線光源”，由每個線光源發的光射到雙縫s1、s2上，將在屏上形成一組干涉條紋。由于各線光源的位置略有不同，到達s1、s2時引起的振動也略有不同，在屏上形成的干涉條紋亦將略有移動。如果一個線光源形成的亮紋恰好落在另一線光源形成的暗紋上，則這兩個線光源的干涉條紋就完全抹平了。按照這一想法，就可以找出縫寬s的限度。

500)this.style.width=500;告肆

如圖所示，a1a2表示狹縫光源，寬度為a。它放在s1、s2對稱的位置上．縫的中心s所對應的線光源在屏上產生的干涉條紋，在圖上用實線表示．它的中央亮紋將正好位于對稱平面與屏的交線上．考察縫的上邊緣a1所對應的線光源，它到狹縫s1和s2的距離分別為r1和r2．如果r2-r1=λ/2⑴，則由a1發出的光到兩縫將產生π位相差，這個位相差將使干涉條紋移動半個波長。即s的亮紋處正好是a1的暗紋處，s的暗紋處襪擾轎正好是a1的亮紋處。故條件⑴即是a1和a2條紋抹平的條件。當此條件滿足時，a1至s之間的各點在屏上形成的干涉條紋將分別與s到a2之間的各點在屏上形成的干涉條紋一一對應地相互抹平。因此，整個狹縫a1a2在屏上的干涉條紋就完全抹平了。故條件⑴就是這個問題的基本條件。由此條件可以求出所對應的縫寬a，由圖可知

500)this.style.width=500;

考慮到實際情況，la、d，故可作近似展開：

500)this.style.width=500;

500)this.style.width=500;

這就是作楊氏雙縫實驗時狹縫s的極限寬度。

下面作一點討論，由上述結論看，l越大，d越小，允許的縫寬可以越大．不妨估計一下，當d=1mm，l=10cm，λ=0.5μm時，可得 a≈0.05mm。故一般實驗上要想得到清晰的干涉條紋，a要比0.05mm小得多才行。但如果把一個很寬的縫放在幾十米外，則還是可以觀察到干涉現象的．夜晚透過紗窗觀看遠處的燈火，常常可以看到中心對稱的四角花紋，實際上就是透過紗窗小孔的光相互間形成的干涉。遠處燈火的線度并不小，在近處用它是不能形成干涉的，但放遠了之后，l大了，允許的光源的線度就增加了。 相干條件要求兩相干光的頻率相同，而在白光中各種波長都有，為什么會發生干涉？確實，白李晌光中包含著各種頻率的可見光，不同頻率的光波是不相干的．但以兩縫射出的白光中，相同頻率的單色光之間能夠發生干涉現象。s為白光光源時，由s發出的任一波長的任一列光波都照s1和s2上，所以s1中的任一列光波都能在s2中找到與其相干的一列波。s1和s是相干的白光光源，每一種波長的光在觀察屏上都得到一組楊氏條紋。各種波長的楊氏條紋疊加起來便得到白光楊氏干涉圖樣分布。由于各種單色光在中央線上，相位差都等于零，振動都要加強，于是各單色的光在中央線上都顯示明紋，因此中央明紋仍是白色的。又因中央明紋的寬度與波長成正比，所以各單色光的中央明紋寬度不同。于是在白色明紋的邊緣彩帶，紫光靠里，紅光靠外。其它各級明紋也因單色光波長不同而分開，形成七色光帶，有次序地循環排列。

邁克爾遜干涉儀

這個主要是測量鈉雙線的波長差。

【實驗目的】

1.了解邁克爾遜干涉儀的干涉原理和邁克爾遜干涉儀的結構，學習其調節方法。

2．調節觀察干涉條紋，測量激光的波長。

3．測量鈉雙線的波長差。

4．練習用逐差法處理實源源驗數據。

【實驗儀器】

邁克爾遜干涉儀，鈉燈，針孔屏，毛玻璃屏，多束光纖激光源（HNL 55700）。

【實驗原理】

1．邁克爾遜干涉儀

圖1是邁克爾遜干涉儀實物圖。圖2是邁克爾遜干涉儀的光路示意圖，圖中M1和M2是在相互垂直的兩臂上放置的兩個平面反射鏡，其中M1是固定的；M2由精密絲桿控制，可沿臂軸前、后移動，移動的距離由刻度轉盤(由粗讀和細讀2組刻度盤組合而成)讀出。在兩臂軸線相交處，有一與兩軸成45°角的平行平面玻璃板G1，它的第二個平面上鍍有半透（半反射）的銀膜，以便將入射光分成振幅接近相等的反射光⑴和透射光⑵，故G1又稱為分光板。G2也是平行平面玻璃板，與G1平行放置，厚度和折射率均與G1相同。由于它補償了光線⑴和⑵因穿越G1次數不同而產生的光程差，故稱為補償板。

從擴展光源S射來的光在G1處分成兩部分，反射光⑴經G1反射后向著M2前進，透射光⑵透過G1向著M1前進，這兩束光分別在M2、M1上反射后逆著各自的入射方向返回，最后都達到E處。因為這兩束光是相干光，因而在E處的觀察者就能夠看到干涉條紋。

由M1反射回來的光波在分光板G1的第二面上反射時，如同平面鏡反射一樣，使M1在M2附近形成M1的虛像M1′，因而光在邁克爾遜干涉儀中自M2和M1的反射相當于自M2和M1′的反射。由此可見，在邁克爾遜干涉儀中所產生的干涉與空氣薄膜所產生的干涉是等效的。

當M2和M1′平行時(此時M1和M2嚴格互相垂直)，將觀察到環形的等傾干涉條紋。一般情況下，M1和M2形成一空氣劈尖，因此將觀察到近似平行的干涉條紋(等厚干涉條紋)。

2．單色光波長的測定

用波長為λ的單色光脊舉照明時，邁克爾遜干涉儀所產生的環形等傾干涉圓條紋的位置取決于相干光束間的光雹野態程差，而由M2和M1反射的兩列相干光波的光程差為

Δ＝2dcos i (1)

其中i為反射光⑴在平面鏡M2上的入射角。對于第k條紋，則有

2dcos ik＝kλ (2)

當M2和M1′的間距d逐漸增大時，對任一級干涉條紋，例如k級，必定是以減少cosik的值來滿足式(2)的，故該干涉條紋間距向ik變大(cos ik值變小)的方向移動，即向外擴展。這時，觀察者將看到條紋好像從中心向外“涌出”，且每當間距d增加λ/2時，就有一個條紋涌出。反之，當間距由大逐漸變小時，最靠近中心的條紋將一個一個地“陷入”中心，且每陷入一個條紋，間距的改變亦為λ/2。

因此，當M2鏡移動時，若有N個條紋陷入中心，則表明M2相對于M1移近了

Δd＝N (3)

反之，若有N個條紋從中心涌出來時，則表明M2相對于M1移遠了同樣的距離。

如果精確地測出M2移動的距離Δd，則可由式(3)計算出入射光波的波長。

3．測量鈉光的雙線波長差Δλ

鈉光2條強譜線的波長分別為λ1＝589.0 nm和λ2＝589.6 nm，移動M2，當光程差滿足兩列光波⑴和⑵的光程差恰為λ1的整數倍，而同時又為λ2的半整數倍，即

Δk1λ1＝(k2＋)λ2

這時λ1光波生成亮環的地方，恰好是λ2光波生成暗環的地方。如果兩列光波的強度相等，則在此處干涉條紋的視見度應為零(即條紋消失)。那么干涉場中相鄰的2次視見度為零時，光程差的變化應為

ΔL＝kλ1＝(k＋1)λ2 (k為一較大整數)

由此得

λ1－λ2＝＝

于是

Δλ=λ1－λ2＝＝

式中λ為λ1、λ2的平均波長。

對于視場中心來說，設M2鏡在相繼2次視見度為零時移動距離為Δd，則光程差的變化ΔL應等于2Δd，所以

Δλ＝ (4)

對鈉光＝589.3 nm，如果測出在相繼2次視見度最小時，M2鏡移動的距離Δd ,就可以由式(4)求得鈉光D雙線的波長差。

4.點光源的非定域干涉現象

激光器發出的光，經凸透鏡L后會聚S點。S點可看做一點光源，經G1(G1未畫)、M1、M2′的反射，也等效于沿軸向分布的2個虛光源S1′、S2′所產生的干涉。因S1′、S2′發出的球面波在相遇空間處處相干，所以觀察屏E放在不同位置上，則可看到不同形狀的干涉條紋，故稱為非定域干涉。當E垂直于軸線時(見圖3)，調整M1和M2的方位也可觀察到等傾、等厚干涉條紋，其干涉條紋的形成和特點與用鈉光照明情況相同，此處不再贅述。

【實驗內容與步驟】

1．觀察擴展光源的等傾干涉條紋并測波長

①點燃鈉光燈，使之與分光板G1等高并且位于沿分光板和M1鏡的中心線上，轉動粗調手輪，使M1鏡距分光板G1的中心與M1鏡距分光板G1的中心大致相等(拖板上的標志線在主尺32 cm 位置)。

②在光源與分光板G1之間插入針孔板，用眼睛透過G1直視M2鏡，可看到2組針孔像。細心調節M1鏡后面的 3 個調節螺釘，使 2 組針孔像重合，如果難以重合，可略微調節一下M2鏡后的3個螺釘。當2組針孔像完全重合時，就可去掉針孔板，換上毛玻璃，將看到有明暗相間的干涉圓環，若干涉環模糊，可輕輕轉動粗調手輪，使M2鏡移動一下位置，干涉環就會出現。

③再仔細調節M1鏡的2個拉簧螺絲，直到把干涉環中心調到視場中央，并且使干涉環中心隨觀察者的眼睛左右、上下移動而移動，但干涉環不發生“涌出”或“陷入”現象，這時觀察到的干涉條紋才是嚴格的等傾干涉。

④測鈉光D雙線的平均波長。先調儀器零點，方法是：將微調手輪沿某一方向(如順時針方向)旋至零，同時注意觀察讀數窗刻度輪旋轉方向；保持刻度輪旋向不變，轉動粗調手輪，讓讀數窗口基準線對準某一刻度，使讀數窗中的刻度輪與微調手輪的刻度輪相互配合。

⑤始終沿原調零方向，細心轉動微調手輪，觀察并記錄每“涌出”或“陷入”50個干涉環時，M1鏡位置，連續記錄6次。

⑥根據式(5-8)，用逐差法求出鈉光D雙線的平均波長，并與標準值進行比較。

2．觀察等厚干涉和白光干涉條紋

①在等傾干涉基礎上，移動M2鏡，使干涉環由細密變粗疏，直到整個視場條紋變成等軸雙曲線形狀時，說明M2與M1′接近重合。細心調節水平式垂直拉簧螺絲，使M2與M1′有一很小夾角，視場中便出現等厚干涉條紋，觀察和記錄條紋的形狀、特點。

②用白熾燈照明毛玻璃(鈉光燈不熄滅)，細心緩慢地旋轉微動手輪，M2與M1′達到“零程”時，在M2與M1′的交線附近就會出現彩色條紋。此時可擋住鈉光，再極小心地旋轉微調手輪找到中央條紋，記錄觀察到的條紋形狀和顏色分布。

3．測定鈉光D雙線的波長差

①以鈉光為光源調出等傾干涉條紋。

②移動M2鏡，使視場中心的視見度最小，記錄M2鏡的位置；沿原方向繼續移動M2鏡，使視場中心的視見度由最小到最大直至又為最小，再記錄M2鏡位置，連續測出6個視見度最小時M2鏡位置。

③用逐差法求Δd的平均值，計算D雙線的波長差。

4．點光源非定域干涉現象觀察

方法步驟自擬。

邁克爾遜干涉儀系精密光學儀器，使用時應注意防塵、防震；不能觸摸光學元件光學表面；不要對著儀器說話、咳嗽等；測量時動作要輕、要緩，盡量使身體部位離開實驗臺面，以防震動。

參考：

有誰知道環形光源的參數？以及特點和應用。。急急。。

您好！東莞思奧特 自動化科技有限公司歡迎你前來咨詢！專業提供--OPT-RI系列環形光源

型號:OPT-RI7030

電壓:24V

功率:6.5W

顏色:白色,紅色,綠色,藍色,紅外,紫外,顏色可定制

產品敗陵特點:

突出物體的三維信息；

高密度LED陣列，高亮度；

多種緊湊設計，節省安裝空間；

解決對角照射陰影問題；

可選配漫射板導光，光線均勻擴散。

可定制不同照射角度,不同顏色,多色組合光源

應用領域:

環形光源可應用于PCB基板檢測；IC元件檢測；顯微察轎戚鏡照明；液晶校正；塑膠容器檢測；集成電路印字檢查等。

應用實例:鋁箔表面熨膠邊緣檢測

檢測目標位為銀白色鋁箔上面的塑料熨膜，塑料膜接近透明，在沒同光路照射下，很難將塑料和濾膜區分清楚。

選用光源:OPT-RI7030-W(W表示白色)合適角度環形光配合偏振片，將不同材質物體表面反光帆帶按不同比例過濾，得到比較理想的圖像效果。

機器視覺中所用到的同軸光源和其它光源的優缺點，以及使用方法

1、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角扒缺叢照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；應用領域:用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較扮凳強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素燈的替代品，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。應春櫻用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

雙縫干涉實驗中，光源上下移動時，干涉條紋如何變化？

楊氏雙縫干涉實驗中，光源上下移動時，干涉條紋下上移動（移動方向與前者的相反）。

干擾必須第一相干光繞過障礙物（事實上，衍射），然后相互疊加，形成了光與暗的條紋。

雙縫垂直，水平方向上，體積小，容易繞過去的光（衍射），位于左，右兩側;每個接縫，而垂直方向上的大小，是數缺不容易的光繞過去，所以沒有光上下。最終，每一個垂直縫左右兩側的光彼此疊加，形成明暗相間條紋，性質和平行的接縫。

擴展資料：

假若光束是由經典粒子組成，將光束照射于一條狹縫，通過狹縫后，沖擊于探測屏，則在探射屏應該會觀察到對應于狹縫尺寸與形狀的圖樣。可是，假設實際進行這單縫實驗，探測屏會顯示出薯亂辯衍射圖樣，光束會被展開，狹縫越狹窄，則展開角度越大。在探測陪判屏會顯示出，在中央?yún)^(qū)域有一塊比較明亮的光帶，旁邊襯托著兩塊比較暗淡的光帶。

參考資料來源：百度百科-雙縫實驗
