環形光源

本文目錄一覽：

• 1、工業相機的光源選擇依據是什么?
• 2、天然光源和人造光源的分類依據
• 3、詳細介紹機器視覺光源的特點和應用
• 4、請問什么是led光源

工業相機的光源選擇依據是什么?

工業相機的光源選擇依據是：

1、 光源覆蓋面積的大小，

2、 光源的照度指標。

3、光源的功耗。

4、 光源對周圍環境的要求（灰塵、油污、溫度、濕度等）。

目前市場上光源種類繁多，主要包括：環形光源、背光源、條形光源、同軸光源、球積分光源等，它們具有不同的特點，從而對應不同的應用場景。 機器視覺系統隨著工業自動化的發展，被廣泛的應用于工業檢測中，工業檢測應用于識別、表面質量、圖像處理、圖像采集等。一個完整的機器視覺系統包括：工業相機、光源、圖像采集卡、圖像采集軟件等。

當光源不夠亮?xí)r，可能有三種不好的情況會出現：

1、工業相機的信噪比不夠；由于光源的亮度不夠，圖像的對比度必然不夠，在圖像上出現噪聲的可能性也隨即增大。

3、當光源的亮度不夠的時候，自然光等隨機光對系統的影響會最大。

光源的顏色及測量物體表面的顏色決定了反射到攝像頭的光能的大小及波長。

原來，一個視覺光源受這么多因素的影響，據說Regem Marr 研祥金碼做的也很不錯。集成多組可控光源，實現光源分路獨立控制，響應你的柔性化生產需求。不僅僅是智能讀碼器，更是業務好幫手，生產統計，計件統計功能強大超乎想象。

Regem Marr 研祥金碼分支機構遍布全國，各分機構配備多名現場專家快速響應，提供優質的專業服務；全國聯保，24小時內回應客戶需求。

天然光源和人造光源的分類依據

太陽等恒星都是天然光源，白熾燈.水銀燈.熒光燈和蠟燭等是人造光源。

光源可以分為自然光源（天然光源）和人造光源。太陽、打開的電燈、燃燒著的蠟燭等都是光源。光源是什么光源有哪些分類光源類型從視覺劃分。

1.環形光源：提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影。

2.背光源：用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源。

3.條形光源：是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域：金屬表面檢查，圖像掃描，表面。

4.同軸光源：可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。

詳細介紹機器視覺光源的特點和應用

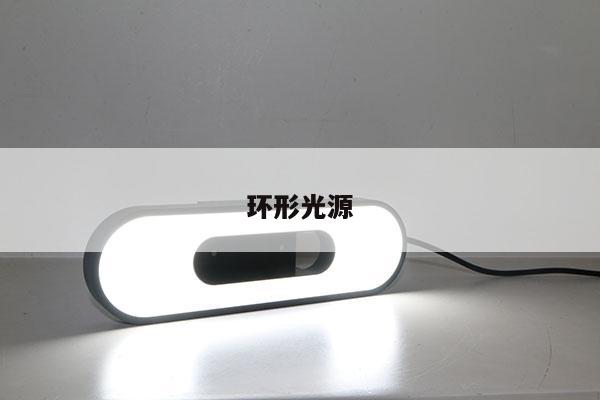

1、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影問題；可選配漫射板導光，光線均勻擴散。

應用領域：PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。

應用領域：機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。

應用領域：金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。

應用領域：系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；

應用領域：用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。

應用領域：合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。

應用領域：陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。

應用領域：適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。

應用領域：CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。

應用領域：VA系列光源是全自動電路板印刷機對位的專用光源。

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

請問什么是led光源

是發光二極管（LED）為發光體的光源，具有效率高、壽命長的特點。發光二極管發明于20世紀60年代，在隨后的數十年中，其基本用途是作為收錄機等電子設備的指示燈；可連續使用10萬小時，比普通白熾燈泡長100倍。LED光源主要有環形光源、條型光源、線型光源、回型光源、背光源、外同軸反射光源、內同軸點狀光源、半球型壟罩光源等幾類。

更多關于什么是led光源，進入：查看更多內容
