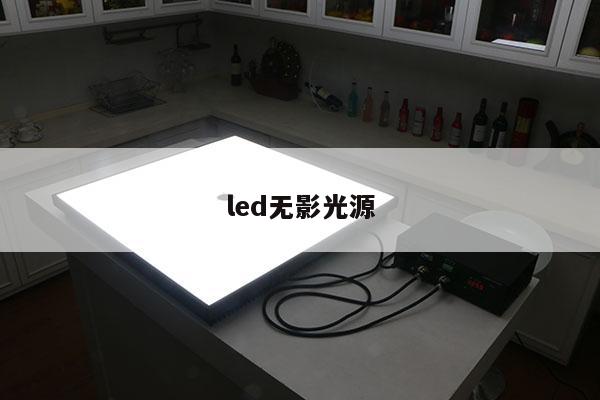

led無影光源

本文目錄一覽：

• 1、為什么說LED手術無影燈才是真正的冷光源手術燈？
• 2、有沒有人能給我科普一下LED無影燈？
• 3、機器視覺光源的LED分類
• 4、無影燈和普通燈的區別
• 5、LED無影燈的優勢及功能有哪些
• 6、相比于普通無影燈，LED無影燈有哪些優點？

為什么說LED手術無影燈才是真正的冷光源手術燈？

手術無影燈是用來照明外科手術部位不可缺少的重要設備， 要求能以最佳地觀察處于切口和體腔中不同深度、大小、對比度低的物體。因此， 除需要“ 無影” 以外，還需光照度均勻、光質好， 能夠很好地區分血液與人體其他組織、臟器的色差。此外，無影燈還須能長時間地持續工作， 而不散發出過量的熱， 因?yàn)檫^熱會使手術者不適， 也會使處在外科手術區域中的組織干燥。

?而采用新型的LED光源作為手術照明，LED光源有獨立的散熱系統，發光面很少有熱量發出，所以醫生頭部和傷口區域幾乎無溫升，所以是真正冷光源手術燈。

此外，LED手術無影燈還有節能環保，壽命長，無頻閃，光照均勻，亮度可調節等特點。

有沒有人能給我科普一下LED無影燈？

山東銘泰：LED無影燈科普；

本質上：LED具有超完美的冷光效果， 發出的都為可見光，色溫色彩不衰減，柔和不刺眼，顯色指數超過90，反映物體本身更真實，非常接近自然太陽光線；LED不產生紅外線和紫外線輻射，無鹵素?zé)o影燈對創面造成的溫升和組織損傷，加快術后傷口愈合，沒有輻射污染；術區溫升很小，平均輔照能僅為3.8mw/m2 ，醫生頭部溫升2℃，避免了患者手術部位在手術過程中因溫升引起的體液丟失，由此解決了普通無影燈較高溫升帶來的影響切口愈合問題。暖白色LED作為無影燈光源，最適于肉眼觀察的燈光，同時能量消耗減少30%以上，環保、低能耗；燈泡使用壽命≥60000小時，使用壽命比鹵素?zé)襞蓍L(zhǎng)40倍 ，無需頻繁更換燈泡，低維護成本，使用經濟。是一款真正放心、節用的新型手術光源。

設計上LED手術無影燈母燈采用128LEDS(主燈）+384LEDS(副燈）個以上獨立的LED光源（燈杯一主多副結構）,分為多個獨立光源組，子燈采用128LEDS(主燈）+384LEDS(副燈）LED光源（燈杯一主多副結構），分為多個獨立光源組；每個燈頭采用雙CPU控制，每組LED光源具有專門電路芯片控制，任意一組失效不會影響無影燈的正常使用。燈罩殼為ABS材質，一體化四組拉手設計，采用流線型超薄設計，最厚處不超過18CM，可獲得極佳的層流效果。微電腦數字控制，光照可調節級數：無極調光，八段連續顯示,調整范圍10%-100%，具有背景燈照度：≥30 Lux；并有自動記憶功能。燈頭中置手柄可拆卸，耐134℃高溫高壓消毒，方便調節、靈活定位；具有大小C臂結合處控制面板，具備亮度提示提示功能，配備有環境照明模式（腔鏡模式）；燈盤回轉半徑：≥182cm，燈頭可下拉近垂直地面，方便各種角度的照明。燈頭周邊一體化ABS操作拉手和中置操作手柄，方便操作。產品執行國際IEC標準。

LED手術無影燈還具有先進的雙開關控制系統，當無影燈的控制面板失靈時，燈頭安裝有快速應急開關，以保障無影燈的正常使用。無影燈控制面板都在彈簧臂連接處，薄膜觸控開關，要求操作簡單且不易損壞。特別采用抑制電磁波干擾設計，避免與手術室內其它設備產生相互的干擾。平衡系統使用德國ondal進口臂組件，大于五組萬象關節聯動，每一個懸臂必須有≥3個關節可360°無限制旋轉關節，具備疲勞校正裝置和定位手感調節裝置，常時間使用后便于定位調校。還有Satlite橢圓形吊管設計，可以在多種復雜的手術室內安裝4懸臂裝置，也可根據醫院的需要預留，方便醫院將來升級和為醫院日益增多的多媒體需求提供完美的解決方案。

機器視覺光源的LED分類

機器視覺LED光源按形狀通常可分為以下幾類:

1、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；應用領域:用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。應用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。

無影燈和普通燈的區別

醫用無影燈與普通燈最大的區別在于：醫用無影燈的“無影”。醫用無影燈作為手術時為醫生提供照明的器械，其亮度、無影度、使用壽命、使用過程中的溫升、可拆裝的消毒手柄等都有一定的要求。兆豐醫用無影燈可以分為滿天星手術無影燈和整體反射式手術無影燈兩類。

現在市面上的LED無影燈使用的光源是LED，在使用過程中溫升很小，幾乎可以忽略不計；而普通燈達不到這種程度。總之，醫用無影燈要比普通燈的要求高很多，價格也要貴很多。

LED無影燈的優勢及功能有哪些

1.LED手術無影燈的優點

(1) 出色的冷光效果： 采用新型的LED 冷光源作為手術照明， 是真正冷光源， 醫生頭部和傷口區域幾乎無溫升。

(2) 光質好： 白光LED 具有區別于普通手術用無影燈光源的色品特點， 可以增加血液與人體其他組織、臟器的色差， 使得手術中醫生的視覺更加清晰， 在流淌、滲透的血液中人體的各個組織、臟器更容易被區分出來，這是普通手術用無影燈所不具備的。

(3) 亮度無級調節： 采用數字方式無級調控LED 的亮度， 操作者可根據自身對亮度的適應性隨意調節亮度， 使其達到最為理想的舒適度， 使長時間工作的眼睛不易產生疲勞感。

(4) 無頻閃： 因?yàn)長ED 無影燈為純直流供電， 無頻閃， 不易使眼睛產生疲勞感， 亦不會對工作區域的其他設備產生諧波干擾。

(5) 光照度均勻： 采用特殊的光學系統，360°均勻照射在被觀察物體上， 無虛影產生， 清晰度高。

(6) 壽命長：LED 無影燈平均壽命長(35 000 h)， 遠大于環形節能燈(1 500~2 500 h) ， 壽命為節能燈的十倍以上。

(7) 節能環保：LED 具有較高的發光效率， 耐沖擊，不易破碎、無汞污染， 且其發出的光不含紅外和紫外成分的輻射污染。

2.LED無影燈在手術使用中的性能特點

1.手術無影燈的照射距離一般在70-140厘米或者60-130厘米左右(即手術無影燈在這段距離內無影效果最好)。

2.手術無影燈的燈盤越大(單頭燈)或者頭數越多，則其照射深度越好，越適宜于比較深度的手術。

3.手術無影燈能給手術臺提供的照度為20000-100000LUX，且最好有多級調光控制功能，過亮?xí)绊戓t(yī)生視力;盡量避免光束在手術器器械上產生眩光，眩光也會影響醫生視力和視覺，易使眼睛產生疲勞，不利于醫生手術。

4.手術無影燈的色溫在4500K左右，顯色指數不低于95，使手術無影燈照明不改變患者的膚色和創傷組織顏色。

5.手術無影燈照明的光束直徑范圍為10-25厘米，且能通過調節手柄調節光束的直徑大小(如下圖，地面上光束區域)。

6.提高照度，必然會引起燈體和光束溫度升高，這將影響醫生頭部和手術部位組織的溫度，從而影響手術效率和手術質量;正是由于溫度對于患者感染的敏感性，因此，要求無影燈每小時溫升應低于2度，手術室的溫升要求控制在10℃以內。同樣，溫度升高對于手術無影燈具內的電子器件、電路、光源等壽命也有很大影響，絕大多數的手術無影燈故障及損壞都跟溫度有關。

7.手術無影燈通過透鏡、濾光的設計盡量減少、消除無影燈中的紅外線和眩光成分。

8.手術無影燈在手術過程中應能連續改變位置與方向，操作必須簡單、靈活、輕便、制動快速、有效。燈體中央部位應裝有可滅菌的操作手柄，燈具應能靈活地進行水平和垂直調節，且可旋轉360度。

9.對于帶攝像頭功能還是帶圖像傳輸功能以及無線智能遙控等的手術無影燈，攝像頭與燈具要一體化布置，互不干擾。

相比于普通無影燈，LED無影燈有哪些優點？

手術無影燈其實也分很多種，LED便是其中之一，它在性能上與普通無影燈有著明顯的區別，山東坂道總結以下幾點。

手術無影燈中LED與普通手術無影燈的區別

LED手術無影燈具有區別于普通手術用無影燈光源的色溫特點，Ra≥97的高顯色性，增加了血液與人體其他組織、臟器的色差。在靜脈穿刺中，照明的顏色變化可以讓醫生們更好的查看靜脈。而普通手術無影燈多為鹵素款，需要定期更換燈泡，能耗也是相對比較高的。已逐漸被LED光源替代。

LED手術無影燈圖例

同組織的顯示性是不一樣的，調節手術燈的色溫，可以使鮮艷組織與壞死的組織看得更清楚，幫助外科醫生提高手術質量。

不同人員對光的適應性與感官度是不一樣的，色溫可調技術，可以調節色溫到自己適宜色溫下進行手術，手術過程中調節色溫，可以緩解醫生視覺疲勞。

鹵素手術無影燈

LED手術無影燈特點

1.超長的LED使用壽命,達到60000小時無需更換燈珠，比鹵素?zé)魤勖L(zhǎng)40倍。在同樣的亮度下, LED的能耗僅為普通白熾燈的1/10， 鹵素?zé)舻?/2。

2.進口LED冷光源無紅外輻射，納米涂層散熱器，造就良好的散熱效果。采用發光二極管作為光源，具有無溫升無紫外線輻射無頻閃的無影燈效果，科學的弧度聚焦設計，巧妙地避開醫生頭肩部的遮擋，達到理想的無影效果和良好的深度照明。

3.進口高性能燈珠，空間布局，同等照度下節能效果優于其它國際知名品牌。

4.采用兩種色溫相近的燈珠，避免手術醫師產生眩暈感。

5.R9和R13均大于90，有助于清楚地分辨血管和組織。

6.采用單顆1W的燈珠，產生的熱量相對較少。

7.耐沖擊，廢棄物可回收并且無汞污染。
