視覺定位光源的作用是（視覺定位設計主要指什么?）

本文目錄一覽：

• 1、機器視覺系統中最關鍵的部分是什么？
• 2、詳細介紹機器視覺光源的特點和應用
• 3、機器視覺光源的核心技術
• 4、機器視覺光源
• 5、視覺定位相機具體的作用？

機器視覺系統中最關鍵的部分是什么？

機器視覺系統的5大關鍵部分：

1. 機器視覺光源

光源作為機器視覺系統中輸入的重要部件，它的好壞直接影響著輸入數據的質量和應用效果。由于沒有通用的機器視覺光源設備，所以針對每個特定的應用實例，需要選擇相應的視覺光源，以達到最佳效果。常見的光源有：LED環形光源、低角度光源、背光源、條形光源、同軸光源、冷光源、點光源、線型光源、平行光源等。

2. 工業鏡頭

鏡頭在機器視覺系統中主要負責光束調制，并完成信號傳遞，而鏡頭類型則包括：標準、遠心、廣角、近攝和遠攝等，選擇依據一般是根據相機接口、拍攝物距、拍攝范圍、CCD尺寸、畸變?cè)试S范圍、放大率、焦距和光圈等。

3. 工業相機

工業相機在機器視覺系統中最本質功能就是將光信號轉變?yōu)殡娦盘?hào)，與普通相機相比，它具有更高的傳輸力、抗干擾力以及穩定的成像能力。按照不同標準可有多種分類：按輸出信號方式，可分為模擬工業相機和數字工業相機；按芯片類型不同，可分CCD工業相機和CMOS工業相機，這種分類方式最為常見。

4. 圖像采集卡

圖像采集卡雖然只是完整機器視覺系統的一個部件，但它同樣非常重要，直接決定了攝像頭的接口：黑白、彩色、模擬、數字等。比較典型的有PCI采集卡、1394采集卡、VGA采集卡和GigE千兆網采集卡。這些采集卡中有的內置多路開關，可以連接多個攝像機，同時抓拍多路信息。

5. 機器視覺軟件

機器視覺軟件是機器視覺系統中自動化處理的關鍵部件，根據具體應用需求，對軟件包進行二次開發，可自動完成對圖像采集、顯示、存儲和處理。在選購機器視覺軟件時，一定要注意開發硬件環境、開發操作系統、開發語言等，確保軟件運行穩定，方便二次開發。

想了解更多機器視覺相關內容可登錄：網頁鏈接

詳細介紹機器視覺光源的特點和應用

1、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影問題；可選配漫射板導光，光線均勻擴散。

應用領域：PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。

應用領域：機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

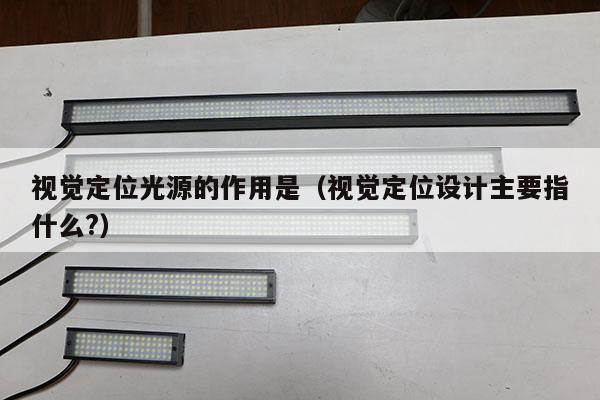

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。

應用領域：金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。

應用領域：系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；

應用領域：用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。

應用領域：合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。

應用領域：陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。

應用領域：適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。

應用領域：CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。

應用領域：VA系列光源是全自動電路板印刷機對位的專用光源。

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

機器視覺光源的核心技術

機器視覺系統的核心是圖像采集和處理。所有信息均來源于圖像之中，圖像本身的質量對整個視覺系統極為關鍵。而光源則是影響機器視覺系統圖像水平的重要因素，因?yàn)樗苯佑绊戄斎霐?shù)據的質量和至少30%的應用效果

通過適當?shù)墓庠凑彰髟O(shè)計，使圖像中的目標信息與背景信息得到最佳分離，可以大大降低圖像處理算法分割、識別的難度，同時提高系統的定位、測量精度，使系統的可靠性和綜合性能得到提高。反之，如果光源設計不當，會導致在圖像處理算法設計和成像系統設計中事倍功半。因此，光源及光學系統設計的成敗是決定系統成敗的首要因素。在機器視覺系統中，光源的作用至少有以下幾種：

1.照亮目標，提高目標亮度；

2.形成最有利于圖像處理的成像效果；

3.克服環境光干擾，保證圖像的穩定性；

4.用作測量的工具或參照；

由于沒有通用的機器視覺照明設備，所以針對每個特定的應用實例，要設計相應的照明裝置，以達到最佳效果。機器視覺系統的光源的價值也正在于此。

圖像的質量好壞，也就是看圖像邊緣是否的銳利，具體來說：

1、將感興趣部分和其他部分的灰度值差異加大

2、盡量消隱不感興趣部分

3、提高信噪比，利于圖像處理

4、減少因材質、照射角度對成像的影響

常用的有LED光源、鹵素?zé)簦ü饫w光源）、高頻熒光燈。目前LED光源最常用，主要有如下幾個特點：

·可制成各種形狀、尺寸及各種照射角度；

·可根據需要制成各種顏色，并可以隨時調節亮度；

·通過散熱裝置，散熱效果更好，光亮度更穩定；

·使用壽命長；

·反應快捷，可在10微秒或更短的時間內達到最大亮度；

·電源帶有外觸發，可以通過計算機控制，起動速度快，可以用作頻閃燈；

·運行成本低、壽命長的LED，會在綜合成本和性能方面體現出更大的優勢；

·可根據客戶的需要，進行特殊設計。

機器視覺光源

可以了解下51camera自主研發的機器視覺光源

ZQA-3000W?為51camera自主研發，專為復雜環境下視覺照明使用的光源。具有照射范圍大，亮度高，亮度穩定等優點。在高速頻閃的工作模式下可以精準控制點亮?xí)r刻及點亮?xí)r間；可以在高速、遠距離、大范圍、危險環境、高溫、光線干擾等各種環境下為視覺系統提供可靠的照明。

ZQA-3000W?選用超高品質材料，瞬間亮度超高、穩定性好。在指定大小區域內，可以達到?1000000Lux?以上瞬間亮度。產品可無衰減點亮?10^8?次以上。

ZQA-3000W?采用獨有技術，可瞬間增量至普通光源的十倍以上。?驅動電路為自主研發電路，點亮?xí)r間可做?us?級調節，可提供反接保護，過載保護等。

應用場景

公路智能交通

軌道交通

隧道檢測

大型工件定位及檢測

機器人抓取

安全與監控

醫藥生產

化學生產

高溫狀態下物體檢測

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

視覺定位相機具體的作用？

在定位類項目中，相機起到引導的作用，好比說人要抓取某個東西，首先要看到某個東西?，F(xiàn)在工業上使用的工業相機以CCD相機為主，成像清晰，傳輸穩定，相機讀取到的圖像是像素坐標，經手眼標定后便可以轉化為機械手坐標，實現抓取。另外對于移動物體的定位，需要工業相機的幀率盡可能高，曝光時間盡可能低，因此增加高亮度光源以增加圖像亮度，算法方面，單幀圖像處理時間不要超過50ms(這也取決于移動物體的定位精度)
